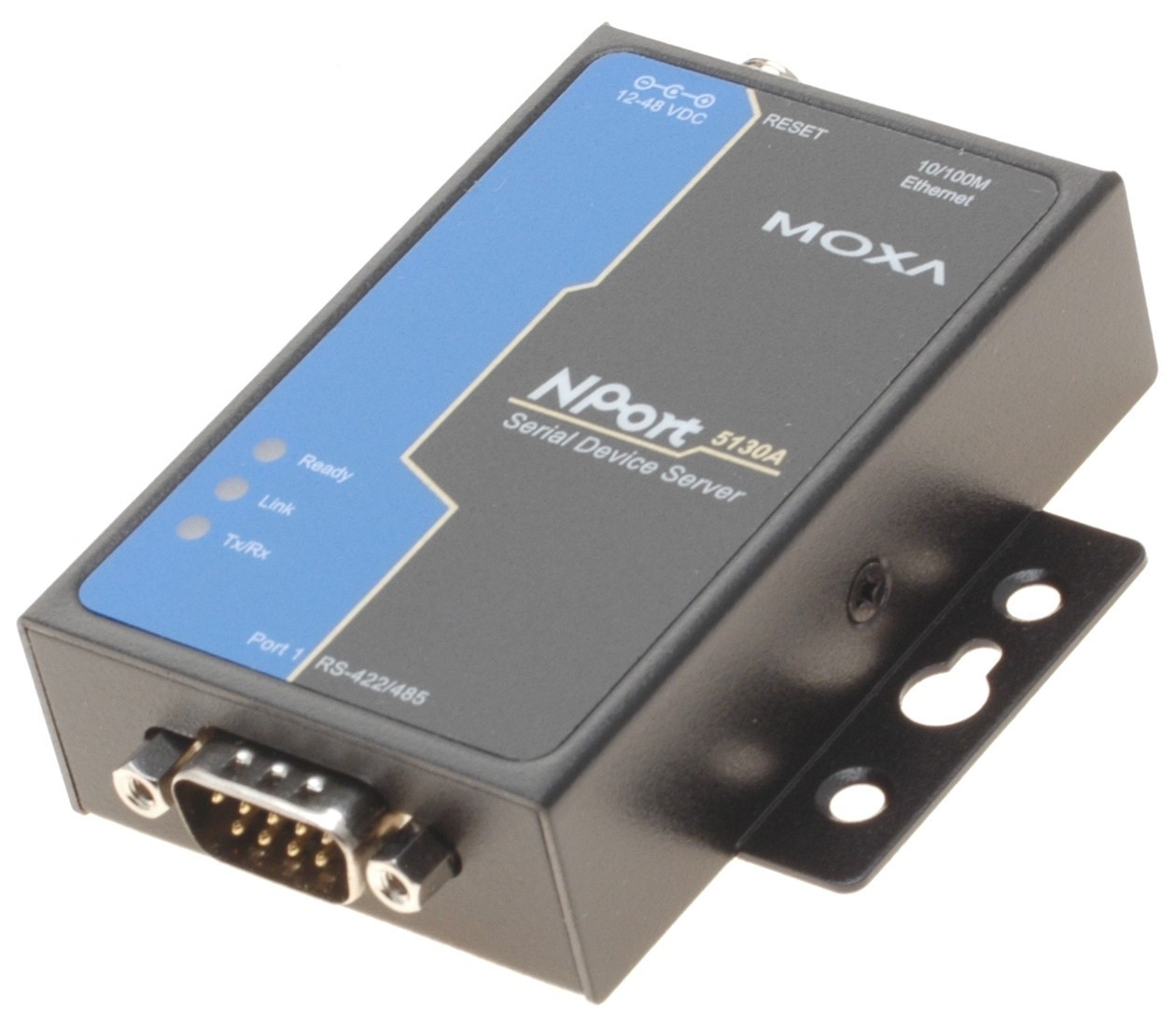

1-ports RS422 / 485 seriell enhetsserver, MOXA NPort 5130A
Kun 1 W strømforbruk
3-trinns nettbasert konfigurasjon
Overspenningsvern for serie-, Ethernet- og kraftledninger
COM-portgruppering og UDP multicast-applikasjoner
Skrueforbindelser for sikker montering
Ekte COM / TTY-drivere for Windows og Linux
standard TCP/IP-grensesnitt og allsidige TCP- og UDP-driftsmoduser
koble til opptil 8 TCP-verter
12Vdc strømforsyning inkludert
Støtter flere forskjellige RS422-formater, som 7N1, 8N1, etc.
Ethernet-grensesnitt
Antall porter: 1
Hastighet: 10/100 Mbps, automatisk MDI/MDIX
Kontakt: 8-pins RJ45
Magnetisk isolasjonsbeskyttelse: 1,5 kV innebygd
Seriell grensesnitt
Antall porter: 1
Seriestandarder:
NPort 5130A: RS-422/485
Kobling: DB9 hann
Seriell linjebeskyttelse: 15 kV ESD-beskyttelse for alle signaler, nivå 1 overspenning, EN61000-4-5
RS-485 dataretningskontroll: ADDC® (automatisk dataretningskontroll)
Trekk høy/lav motstand for RS-485: 1 kΩ, 150 kΩ
Seriell kommunikasjonsparametere
Databiter: 5, 6, 7, 8
Stoppbiter: 1, 1,5, 2
Paritet: Ingen, Partall, Oddetall, Mellomrom, Mark
Strømningskontroll: RTS/CTS, XON/XOFF
Baudhastighet: 50 bps til 921,6 kbps
Serielle signaler
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w: Data+, Data-, GND
Programvare
Nettverksprotokoller: ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet,
DNS, SNMP V1, HTTP, SMTP, IGMP V1/2
Konfigurasjonsalternativer: Web-konsoll (med nytt hurtigoppsett), seriell
Konsoll (kun NPort 5110A/5150A), Telnet-konsoll, Windows Utility
Windows Real COM-drivere: Windows 95/98/ME/NT/2000, Windows
XP/2003/Vista/2008/7/8/8.1 (x86/x64), Windows 2008 R2/2012/2012
R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
Faste TTY-drivere: SCO Unix, SCO OpenServer, UnixWare 7, QNX
4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
Linux Real TTY-drivere: Linux 2.4.x, 2.6.x, 3.x
Fysiske egenskaper
Hus: Metall
Vekt: 340 g
Dimensjoner:
Uten ører: 52 x 80 x 22 mm
Med ører: 75,2 x 80 x 22 mm
Miljøgrenser
Driftstemperatur:
Standardmodeller: 0 til 60°C
Bred temp. Modeller: -40 til 75°C
Lagringstemperatur: -40 til 75°C
Relativ luftfuktighet i omgivelsene: 5 til 95 % (ikke-kondenserende)
Høyde: Opp til 2000 m
Merk: Ta kontakt med Moxa hvis du trenger produkter som garantert fungerer
skikkelig i større høyder.
Strømkrav
Inngangsspenning: 12 til 48 VDC
Strømforbruk: 89,1 mA @ 12 V, 49,5 mA @ 24 V
