Moxa OPT8-RJ45, DB62 han kabel til 8 x RJ45 (8-pin) RS232 samleboks. Til RS232 datakommunikation
Moxa OPT8-RJ45, DB62 han kabel til 8 x RJ45 (8-pin) RS232 samleboks
Kabel 1 x DB62 han stik, længde 30cm
Boks 8 x RJ45 stik

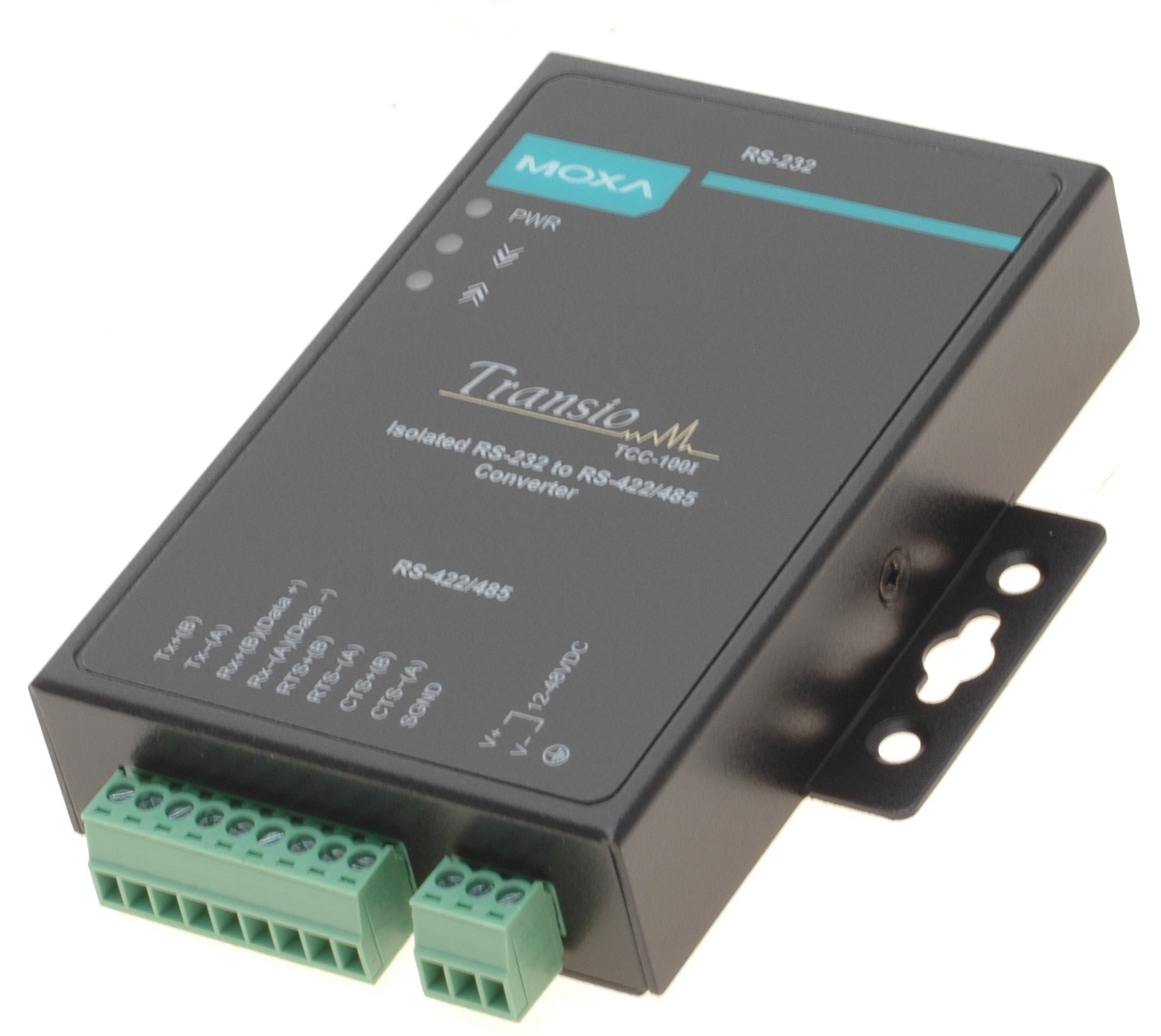

Industrial RS232 to 422/RS485 Serial Converter/ Repeater with 2 KV Isolation, MOXA TCC-100i
RS-232 to RS-422 conversion with RTS/CTS support
RS-232 to 2-wire or 4-wire RS-485 conversion
2 KV isolation protection (TCC-100I/TCC-100I-T)
Wall and DIN-rail mounting
Plug-in terminal block for easy RS-422/485 wiring
LED indicators for power, Tx, Rx
-20 to 60°C operating temperature
Spesifikasjoner:
RS-232 Side
Kobling: DB9 Kvinne
Signaler: TXD, RXD, RTS, CTS, GND
RS-422/485 Side
Kontakt : Terminalblokk
Signaler: (Grensesnitt valgt av DIP-bryter)
RS-422: TXD+, TXD-, RXD+, RXD-, RTS, CTS, GND
RS-485-4W: TXD+, TXD- , RXD+, RXD-, GND
RS-485-2W: Data+, Data-, GND
RS-485 Dataretningskontroll: Addc® (Automatisk dataretningskontroll)
Seriell kommunikasjon
Baudrate: 50 bps til 921,6 kbps
ESD-beskyttelse: 15 kV
Optisk isolasjon: 2 kV (TCC-100I/100I-T)
Fysiske egenskaper

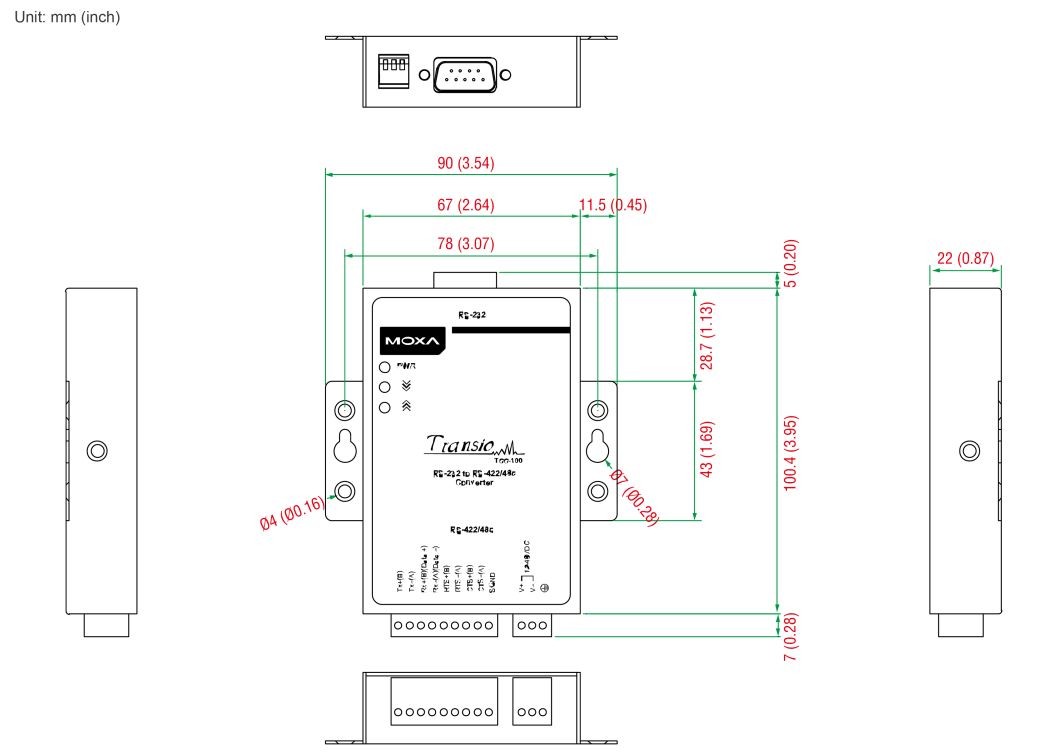

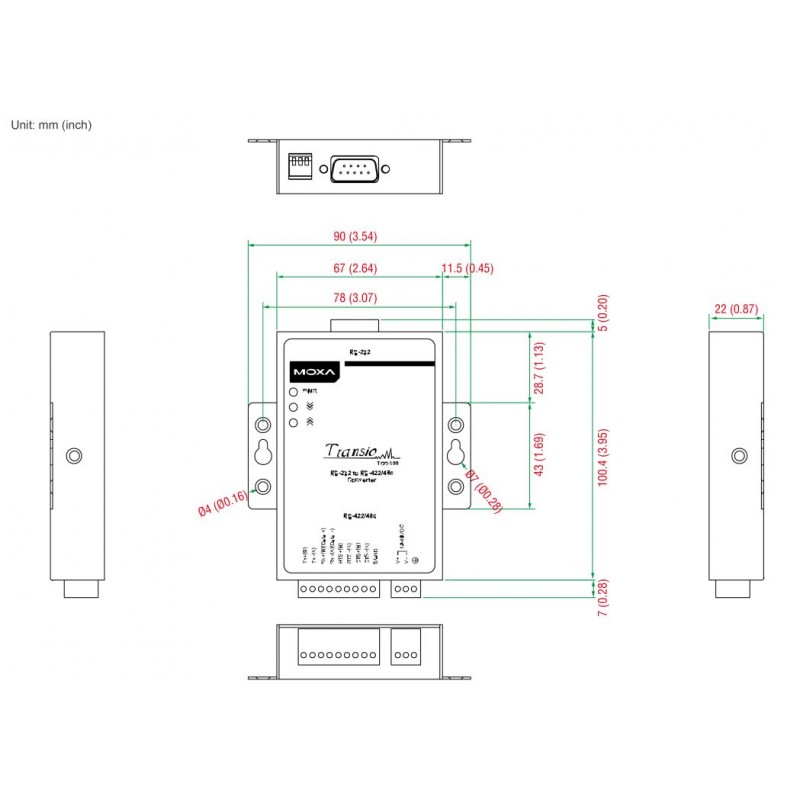

Hus: metall < Br> Dimensjoner: 67 x 100,4 x 22 mm
Vekt: 148g
Miljøgrenser
Driftstemperatur:
Standardmodeller: -20 til 60 ° C
Lagringstemperatur: - 40 til 85 ° C
Omgivende relativ fuktighet: 5 til 95% (ikke-kondensering)
Strømkrav
Kilde for inngangseffekt: Power Input Jack
Inngangsspenning: 12 til 48 VDC
Strømforbruk: 150 ma @ 12 V
Spenningsbeskyttelse: beskytter
Moxa OPT8-RJ45, DB62 han kabel til 8 x RJ45 (8-pin) RS232 samleboks
Kabel 1 x DB62 han stik, længde 30cm
Boks 8 x RJ45 stik
Ekstern COM-port via Ethernet og Internett - For fiberkabel
Serialportserver 1 x RS232 / 422/485
Fiber er 100Mbit SFP (Single Mode eller Multi Mode)
2 x RS232 serielle porter med plug & amp; spille
1 x TITAN BSP9216B (brikkesett)
1 x DB25 hankontakt på kortet
1 x DB25 hunn til to DB9 hanneadapterkabler inkludert
Buss: universell PCI (5V og 3.3V) 32 bit 33MHz
RS232-signal: DCD, RxD, TxD, DTR, GND, DSR, RTS, CTS, RI
Maks. bitrate: 921.6kbps
Hver port med 16 bit FIFO for overføring & amp; gjennomgang
IS-støtte: Windows, Linux
0 ° C til 60 ° C
Støtter HART kort / lang ramme
Støtter HART Burst-modus
Støtter punkt-til-punkt eller multi-drop HART-modus
Støtter tilkobling av opptil 15 HART-slaveenheter
Tillat 2 HART-mestre
HC_Tool-verktøyet for modulkonfigurasjon og HART-kommunikasjon
Støtter fastvareoppdatering via Ethernet
PWR / TxRx indikasjons-LED
4KV ESD-beskyttelse
Innebygd vakthund
Valgbar 250Ω belastningsmotstand
4 HART-kanaler
Støtt VxComm-teknikk
Innebygd webserver for nettverksinnstilling
