2-kanals dupleks eller 4-kanals simpleks fiberoptisk bypass-bryter
Fiberhastigheter 100 Gbps/40 Gbps/10 Gbps/1 Gbps/100 Mbps
Single Mode med SC-kontakt
Optisk bypass fall-back bryter
Byttetid under 8ms
1dB innsettingstap (gjennomtap)
Svært høy pålitelighet på kritiske nettverkskoblinger
IP30 forseglet metallhus
Forsyningsspenning 9 ~ 48VDC eller 24VAC, 0,6Watt
DIN-skinne og veggmontering
Reléutgang for advarsel om strømbrudd
Driftstemperatur: -40 til +75°C
Industriell design
Mål: 135 x 87 x 32 mm
For å beskytte det kritiske fiberoptiske nettverket mot svikt i strømsystemet, er FIBER-BYPASS-XX-serien en ultrarask automatisk gjenopprettingsløsning for fibernettverk som ikke tåler avbrudd dersom det er strømbrudd på noen kritiske nettverkssvitsjer. Redundant ryggradsdesign med FIBER-BYPASS-XX som bypass (fiberbytte) kan minimere dette.
FIBER-BYPASS-XX-serien er en bypass-svitsj for industriell kvalitet med innebygd 4 x dupleks LC med 2-kanals dupleks eller 4-kanals simpleks fibertilkobling med optisk bypass-funksjon. De optiske fiberportene støtter 100 Gbps / 40 Gbps / 10 Gbps / 1 Gbps / 100 Mbps fibertilkoblinger. FIBER-BYPASS-XX bytter automatisk optisk nettverkstrafikk for å forhindre koblingsfeil under strømbrudd. Den lar også den lokale nettverkssvitsjen erstattes eller fjernes uten nedetid for nettverket.
Ruting av optisk fiber.
FIBER-BYPASS-XX-serien bruker fiber-til-fiber-teknologi for å oppnå ultralavt tap og ultrarask byttetid. To av fiberportene brukes til å koble til to eksterne fibersvitsjer, og de to andre fiberportene brukes til å koble til den lokale fibersvitsjen. FIBER-BYPASS-XX-serien og den lokale fiber-Ethernet-svitsjen får strøm fra samme strømkilde.

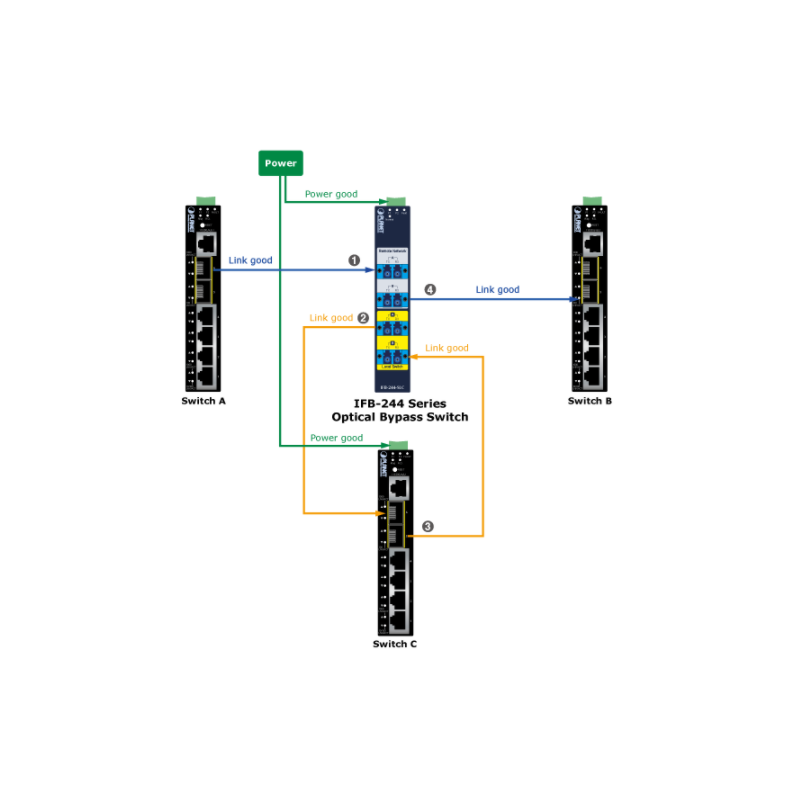

Når systemstrømmen er på, fungerer FIBER-BYPASS-XX-serien i normal modus og videresender Ethernet-pakker mellom to eksterne fibersvitsjer og den lokale fibersvitsjen.

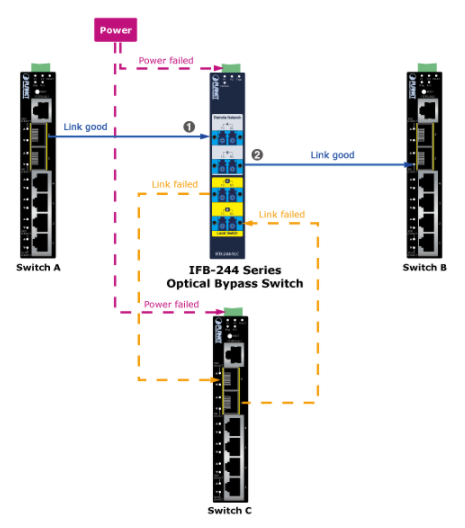

Når strømbrudd oppstår, opererer FIBER-BYPASS-XX-serien i en switchover-modus innen 8 millisekunder, og videresender Ethernet-pakke direkte mellom to eksterne fibersvitsjer og omgår den lokale fibersvitsjen.
Når systemstrømmen gjenopprettes, gjenopptar nettverkstrafikken driften mellom to eksterne fibersvitsjer og lokal fibersvitsj.
Kan brukes som A:B fiberbryter med styrespenningen.
