2-kanals duplex eller 4-kanals simplex fiber optisk bypass omskifter
Fiberhastigheder 100 Gbps/40 Gbps/10 Gbps/1 Gbps/100 Mbps
Single Mode med LC-stik
Optisk Bypass fall back omskifter
Swiche-tid <8ms
1dB Insertion loss (gennemgangstab)
Meget stor pålidelighed på kritiske netværkslink
IP30 tæt metalhus
Forsyningsspænding 9 ~ 48VDC eller 24VAC, 0,6Watt
DIN-skinne og vægmontering
Relæudgang for advarsel om strømafbrydelse
Driftstemperatur: -40 til +75°C
Industri-grade design
Mål: 135 x 87 x 32 mm
For å beskytte de kritiske fiberoptiske nett mot svikt i kraftsystemet er FIBER BYPASS-XX-serien ultra-hurtig automatisk gjenoppretting løsning for fibernettverk som ikke tolerere feil, hvis det er et strømbrudd på noen kritiske svitsjer nettverk. Redundant ryggrad design med FIBER-BYPASS-XX som bypass (fiber-svitsjing) kan minimere dette.
FIBER-BYPASS-XX-serien er en industriell karakter forbikoblingsbryteren for optisk fiber innebygde 4 x dupleks LC med 2-kanals dupleks eller simplex 4-kanals fiberoptisk forbindelse med bypass-funksjon. De optiske fiberporter støtter 100Gbps / 40 Gbps / 10Gbps / 1Gbps / 100 Mbps fiberforbindelser. FIBER-BYPASS-XX bryter optisk nettverkstrafikk for å forhindre kanalsvikt under strømbrudd automatisk. Den tillater også det lokale nettverket bryter kan skiftes ut eller fjernes uten å stoppe nettverket.
En optisk fiber ruting.
FIBER-BYPASS-XX serie ved hjelp av fiber-til-fiber- teknologi for å oppnå ultra-lavt tap og ultraraske koblingstid. To av fiberporter brukes til å koble til to fjern fiberomskiftere, og de to andre fiberporter brukes til å koble til den lokale fiberomskifter. FIBER-BYPASS-XX serie og den lokale fiber Ethernet-svitsjen drives fra den samme kraftkilde.

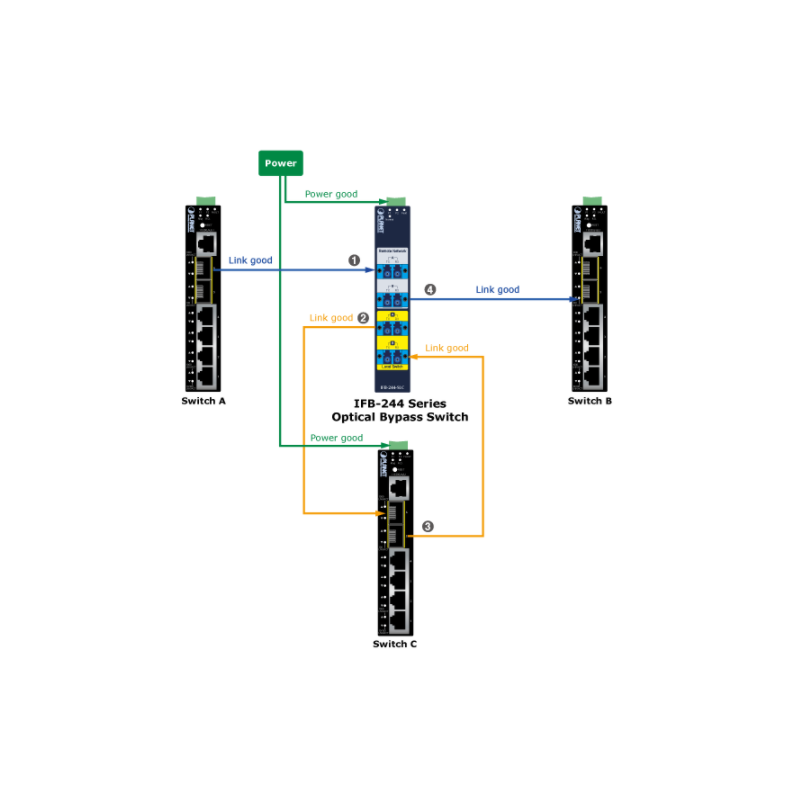

Når systemet er slått på, funksjoner FIBER BYPASS-XX serie i normalmodus og tilbake Ethernet-pakker mellom to ytre fiberomskiftere og lokal fiberomskifter.

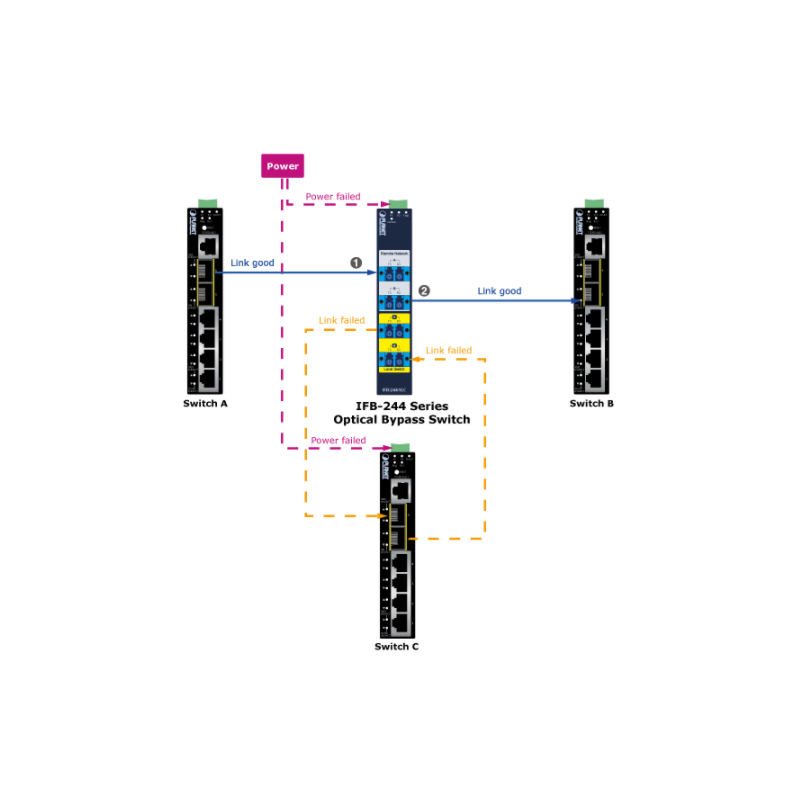

Ved et strømbrudd inntreffer, arbeider fFIBER-BYPASS-XX serie i en omkoblingstilstand innen 8 millisekunder, som direkte videresender pakke Ethernet mellom to ytre fiberomskiftere og omgår den lokale fiberomskifter.
Når systemet et strømbrudd, gjenoppta nettverkstrafikk-operasjon mellom de to ytre og lokale fiberomskiftere fiber bryter.
