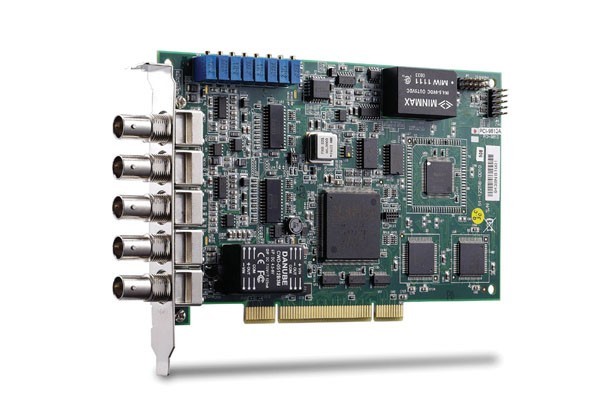

Restlager: 4 kanal AD I/O 20MHz-12B. PCI

·

Bus – interface:

32bit PCI bus; "Plug & Play"

Indgange:

4 indgange "single ended" til samtidig konvertering op til 20MHz

Konverter: B. B. type ADS800 – Desuden fælles separat triggerindgang

Områder:

 ±1V eller ±5V vælges med loddeterminaler på kortet

Opløsning:

Flash konvertering med:         12bit opløsning

 ​Nøjagtighed:

0,015% af udlæsning ±1bit

Ulinearitet:

±1bit

Databuffer:

Der er 64KB FIFO buffer til måledata på kortet

Konverteringshastighed:

Op til 20MHz

Indgangsimpedans:

50W, 1,25KW eller 15MW vælges på kortet

A/D trigger

Trigning af samtidig måling på op til 4 kanaler kan aktiveres på 3 måder:

Intern trigger

Af oscillator på kortet med programmerbar frekvens op til 20MHz

Ekstern kant-trigger

Af positiv eller negativ kant på eksternt digitalt signal

Ekstern niveau trigger

Når spændingen på en valgt indgang passerer et trigger-niveauet, der bestemmes af en  programmerbar D/A konverter på kortet.

Ved at kombinere hardware trigger metoderne med software kontrol, kan både "pre-trigger" og "delay trigger" realiseres. Dvs. både data inden triggeren er aktiveret og data langt senere end triggersignalet kan indfanges.  Se også foregående side vedr. spørgsmål i forbindelse med udnyttelse af høje konverteringshastigheder

Software:

Drivere og programmer til DOS samt Windows 95 DLL-bibliotek medfølger.

Windows NT drivere og ActiveX kontrolelementer fås som tilbehør. Se herunder

Mål:

173 ´ 108 mm

Stik:

5 BNC stik til de 4 analoge indgange og en triggerindgang
