RS485-modul for måling av spenning og strøm
Er med 15VDC-senderutgang for strømsløyfe
1 x analog inngang 0-20mA, 0 - +/- 10V
1 x digital inngang. Høy er lukket kontakt
2 x digital utgang (åpen samler) + 50VDC / 30mA
Supply Spenning: 10 - 30VDC
Mål: 123 x 72 x 35 mm

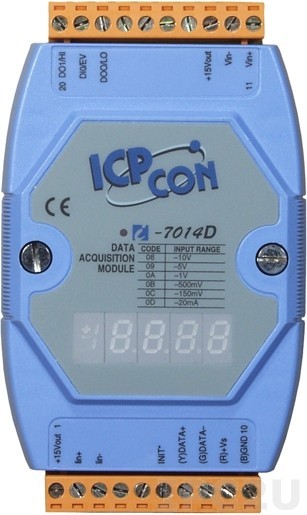

Er et 1-kanals spænding/strøm indgangsmodul, der giver en +15 VDC isoleret sløjfe strømforsyning til senderindgang og er designet til både spændings- og strømindgangstyper. Derudover leverer modulet 1 digital indgangskanal som en 50 Hz hændelsestæller og 2 digitale udgangskanaler, der kan bruges som en høj / lav alarm. I-7014 har også 3000 VDC isolering inden for modulet.
125 Ω Shuntresistens, 1 PC. pr. Kanal
20 kanals analog inngangsmodul for RS485 buss
16Bit-oppløsning
20 Single Ended Inputs (Common Ramme) - Kun for VOLT
10 Differensielle innganger for volt om Power
10 Målinger per sekund (Total )
Jumperinnstilling i modulen
Supply Spenning: 10 - 30VDC / 1.3 Watts
Mål: 123 x 72 x 35 mm
DIN brakett
AC og DC spenningsmåler med ekte RMS
Oppløsning: 24 biter
0-264VAC 0-60Hz (3 faser)
L1, L2, L3, N
0-+/-370VDC
Inngangsimpedans større enn 2,4 Mohm
Modbus RTU (2-leder RS485)
Innebygd RS485-terminering (120 ohm)
Opptil 63 enheter per RS485-buss
LED for kommunikasjonsstatus
Responstid: mindre enn 50 mS
Temperatur: -20 - +60°C
Forsyningsspenning: 5 - 28VDC
Mål: 86 x 59 x 35 mm
RS485 modul med 1 x analog udgang
Strøm eller spenningsutgang
0 - +10VDC, 0 - 20mA, 4 - 20mA
Oppløsning: 12-bits programvare valgbar strøm- eller spenningsutgang
Utgangskabeldetektor for strømutgang (4 - 20mA)
Backlink Spenning eller Strøm
Konfigurerbar Power-on Value
Konfigurerbar Safe Value
3000 VDC Intra Module Isolasjon
Programmerbar Output Slope
Dual Watchdog
Temperaturområde: -25 til +75°C
Modul for PT100 eller PT1000 Sensor med 4-, 3- eller 2-wire
for nikkel temperatursensor (NI RTD)
16 bits oppløsning
15 Målinger per sekund (Total)
Spenning: 10 - 30VDC / 1 Watt
Master RS485 må etablere bias spenning
Mål: 123 x 72 x 35 mm
