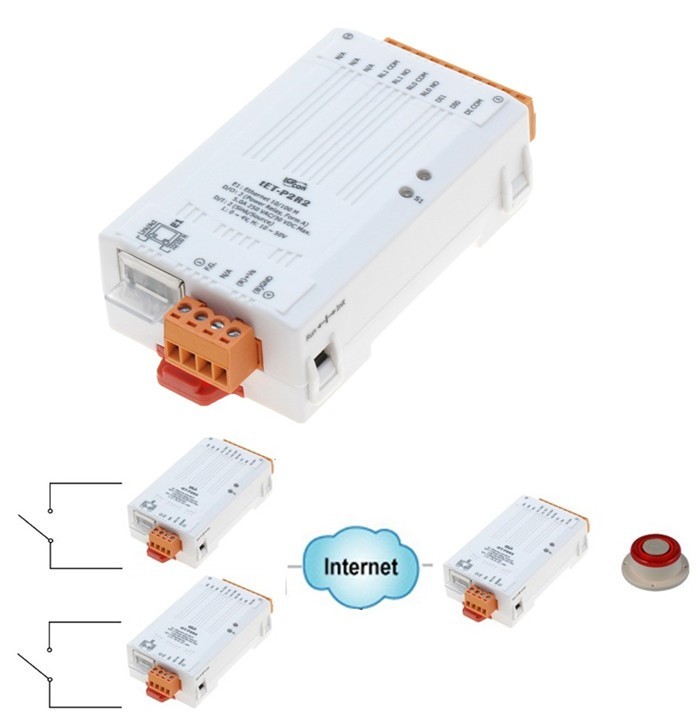

Ethernet I/O-modul Modbus/TCP / UDP-slave
1 x RJ45 Ethernet
Redundant strømforsyning
Protokoll: TCP, UDP, HTTP, DHCP, BOOTP og TFTP
Nettkonfigurasjon og fastvareoppdatering via Ethernet
2 x digital inngang (våt - volt følger med)
2 x relé, COM, NO - 250VAC 5A, 30VDC 5A
Unngå induktiv belastning på relékontakter
Med låst DI og 32-bit 3,5 kHz teller

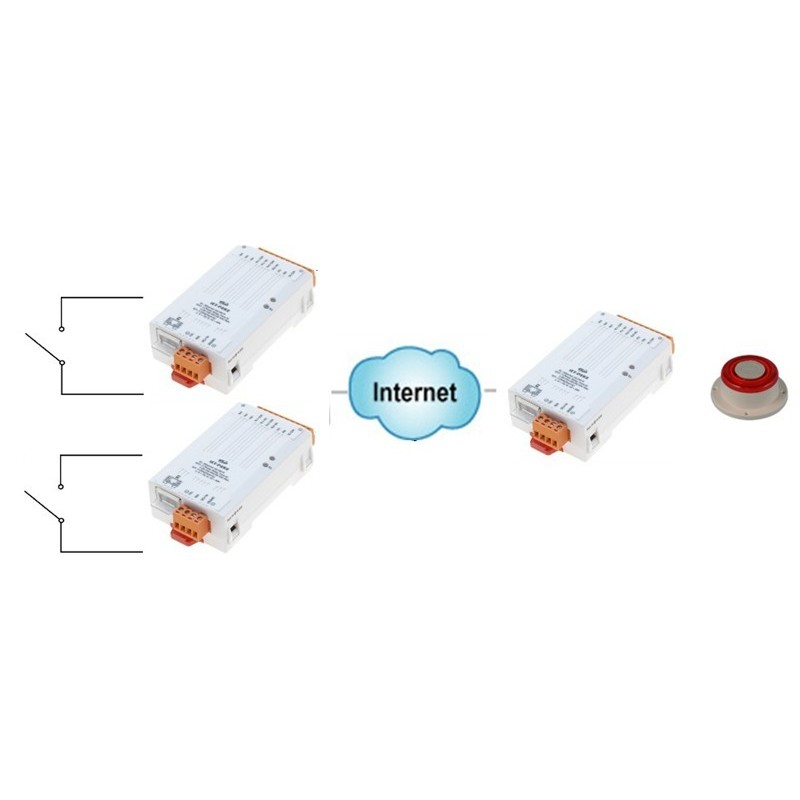

Med I/O-par - input speiles i den andres utgang
Dual-watchdog med Power-on-safe verdi
Forsyningsspenning: 12 - 48VDC, 1,7 Watt
Mål: 98 x 52 x 27 mm
Driftstemperatur: -25 - +75°C
Med ulike digitale I/O-funksjoner er ETH-MOD-serien en IP-basert Ethernet I/O overvåkings- og kontrollmodul. Modulen kan fjernstyres via Ethernet-nettverk med Modbus/TCP-protokoll. Dette gjør ETH-MOD-serien til perfekt integrasjon med HMI, SCADA, PLC og andre programvaresystemer.

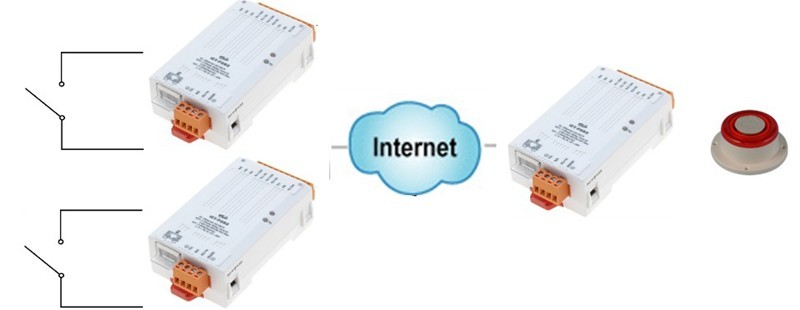

Funksjonaliteten til ETH-MOD-serien er nesten den samme som ETHIOxx-serien. ETH-MOD er mini Ethernet I/O-modulene i serien som støtter ulike I/O-typer, som f.eks Fotoisolert digital inngang, relékontakt. Modulen kan brukes til å opprette en DI til DO-parforbindelse via Ethernet. Når konfigurasjonen er fullført, kan ETH-MOD-seriemodulen stille inn statusen til de lokale DI-kanalene og deretter bruke Modbus/TCP-protokollen til kontinuerlig å skrive til en ekstern DO-enhet i bakgrunnen.
ETH-MOD har dobbel vakthund som automatisk tilbakestiller seg selv når den innebygde fastvaren kjører unormalt. Vertsvakthunden overvåker vertskontrolleren (PC eller PLS) og utgangen fra modulen kan gå til forhåndsdefinert tilstand (sikker verdi) når verten svikter.
For maksimal plassbesparelse tilbys ETH-MOD-serien i en utrolig liten formfaktor som gjør den enkel å installere hvor som helst, selv direkte innebygd i en maskin. Den er utstyrt med to avtakbare rekkeklemmekontakter for enkel tilkobling og har en kraftig 32-bits ARM MCU.
6 isolerede indgange med fælles stel og 6 relæudgange
8 x Digital inngang over Ethernet / MQTT
8 x Digital utgang over Ethernet / MQTT
Inngangsspenning: opptil +50VDC
Innebygd webserver
Modbus TCP/UDP- og MQTT-protokoller
2-porters Ethernet-svitsj (LAN Bypass) for Daisy-Chain
Dobbel vakthund (programmerbar
I/O-parforbindelse (Push og Poll)
Støtter nettkonfigurasjon og fastvareoppdatering via Ethernet
8 x inngangskanaler for våtkontakt og tørrkontakt
Våt er aktiv når spenning påføres
Dry er aktiv ved lukkekontakt
LED-skjerm for å vise I/O-status
Mål: 127 x 99 x 33 mm
Forsyningsspenning: 10 - 48VDC / 3W
innebygd webserver
Web HMI
Modbus TCP og Modbus UDP-protokoller
God kommunikasjonssikkerhet
Dual Watchdog
Driftstemperaturområde: -25 ~ + 75 ° C
I / O Pair - Input - Input-speil i den andre utgangen
16 x Digital inngang (Teller): Kontakt til Inngang, Dry
2 x RJ45 Ethernet - Daisy Chain
Supply Spenage: PoE eller 12 - 48VDC / 3.2watt
Nettverksmodul med digital I / O Korenix JETI / O 6550
Kanaler: 14/8
Digitale innganger: 14 stk., Logikk 0: 0 - 4 V, Logikk 1: 5 - 30V
Digital utganger: & nbsp; 8 stk. Open collector, 5 - 40 V 250mA
Isolering: Optisk 2500 VRMS for analoge og digitale innganger og utganger for strømforsyningen
Magnetisk 1500 V fra nettverksgrensesnittet for strømforsyningen
10/100 Mbit m / RJ45 deres kontakt
Driftstemperatur: - 25 ° C - 70 ° C
Støtter Modbus / TCP, OPC-server, SNMP. Programvare inkludert for konfigurasjon
Til DIN-skinnemontering
Forsyning: 10 - 30 VDC via klemme, maks 1,92 W
