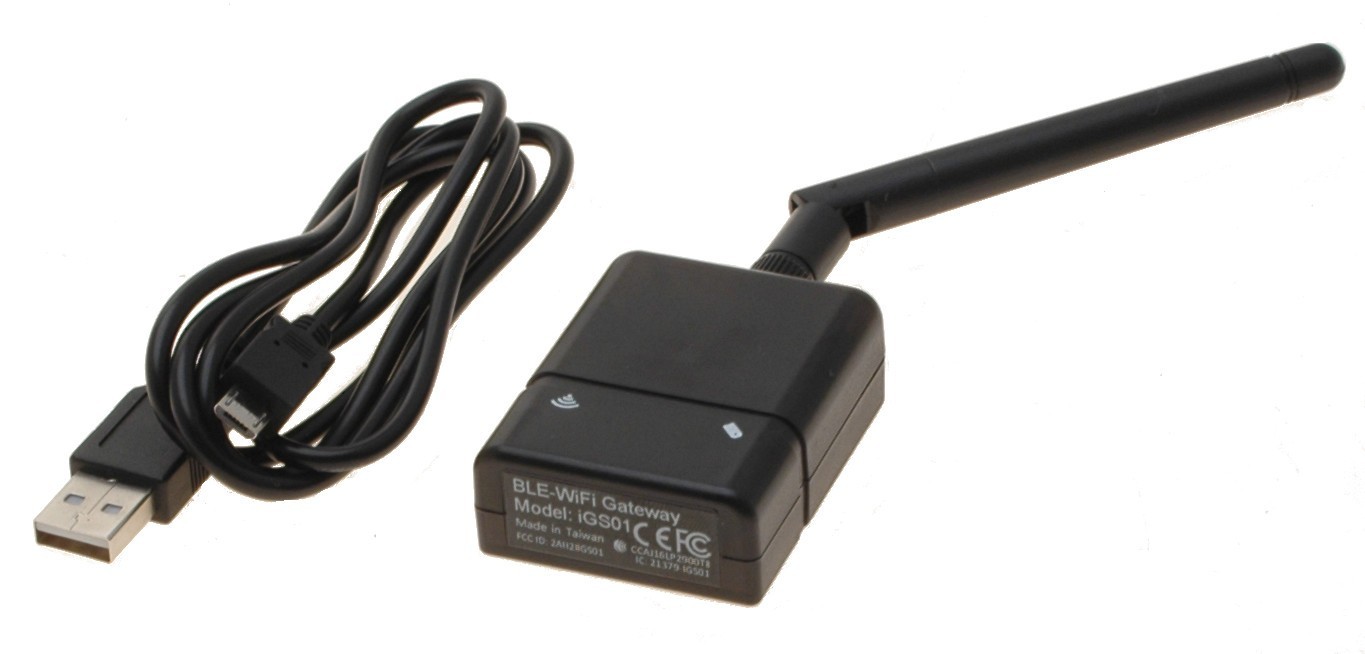

Gateway-bro for AIRPRO-modellene, slik at data fra disse kan lastes opp til en felles server på Internett.
Instruksjoner for å sette opp egen server følger med, for dette trenger du kunnskap om programmering i Windows-miljøet.
Enheten konfigureres via USB-tilkoblingen.
Data fra AIRPRO kan lagres på en PC som en excel-fil for senere bruk eller dokumentasjon.
Absolutt maksimal vurdering
Tilførselseffekt Maks. +5,5 volt
Lagringstemperatur -40º til 85º Celsius
Spenningsrippel +-2 %
Anbefalt driftstilstand
Driftstemperatur -20º til 45º Celsius
Fuktighet Maks 95 %, Ikke kondenserende, relativ fuktighet
VDD +5 Volt +- 5 %
Arbeidsmodus
(leser BLE og send til server)
Maks.: 436 mA
Gjennomsnitt: 83 mA
Wi-Fi RF-spesifikasjon
Trådløs IEEE 802.11b/g/n (enkeltstrøm)
Nettverksmodusinfrastruktur, Ad-Hoc
Datahastighet IEEE 802.11b, 1-11 Mbps
IEEE 802.11g, 6-54 Mbps
IEEE 802.11n(2,4GHz), 7,2–72,2 Mbps
Frekvensbånd 2.400 – 2.484 GHz
Antall valgbare Sub
kanaler
14 kanaler
Kanalbåndbredde 20MHz
Modulering OFDM, DSSS (Direct Sequence Spread Spectrum), DBPSK,
DQPSK, CCK, 16QAM, 64QAM
Maksimalt mottaksinngangsnivå - 10dBm (med PER < 8%@11 Mbps)
- 20dBm (med PER < 10 %@54 Mbps)
- 20dBm (med PER < 10%@MCS7)
Minimum mottaksinngangsnivå - 87dBm (typ. med PER < 8%@11 Mbps)
- 70dBm (typ. med PER < 10%@54 Mbps)
- 70dBm (typ. med PER < 10%@MCS7)
Sendeeffekt 17dBm (typisk)@ 802.11b
13dBm (typisk)@ 802,11g
11dBm (typisk)@ 802.11n
Bærefrekvensnøyaktighet +/- 20 ppm (krystall: 26MHz +/-10 ppm i 25 o C)
Antenne 2dBi dipol antenne
Rekkevidde opptil 100 meter (i åpent område)
Sikkerhet WPA/WPA2
BLE RF-spesifikasjon
Sendeeffekt Maks.: 4dBm
RF Power Nøyaktighet +- 4 dB
Mottakerfølsomhet -96 dBm @250kbps, 0,1 % BER
-90dBm @1Mbps, 0,1%BER
Maksimalt mottatt signal
Styrke på <0,1 % PER
0dBm
Frekvensavvik +-250 kHz @BLE
Antenne ombord PCB-antenne
Rekkevidde 30M i åpen plass
Dimensjon
Dimensjoner L x B x H (mm) 54 x 41 x 18 (ikke inkludert dipolantenne)
