Intelligent CANBUS 2.0A og 2,0B til 10/100 Base-TX Ethernet / Modbus TCP/IP / Modbus RTU Konverter

Intelligent Can for Modbus TCP / IP Converter
Støtter begge CAN spesifikasjon 2.0A og 2.0b
Maksimal overføringshastighet på opptil 1M bps for CAN og 115.2 Kbps for RS-232 RS-485
Maksimal overføring Avstand på kan over 1000m (følg kanen spesifikasjonen)
7-segment LED-skjerm for modul IP, RS-232 Baud Rate, CAN Configuration ...
Støtter Web Configuration
Støtter Maksimal 24 Ethernet Clients Connection < BR> MODBUS TCP / RTU-kommando for lesing og skriving Kan beskjed
Transparent kommunikasjon mellom kanenes enheter via Ethernet
30 spesifikke CAN ID-er i MODBUS TCP / RTU mode
DIN monteringen

M485-ETH-CAN-MTCP
5 832  NOK
Eksklusive MVA
Antall
Fysisk på lager

  • Download PDF
  • file_download Downloads
  • live_help Ask a question

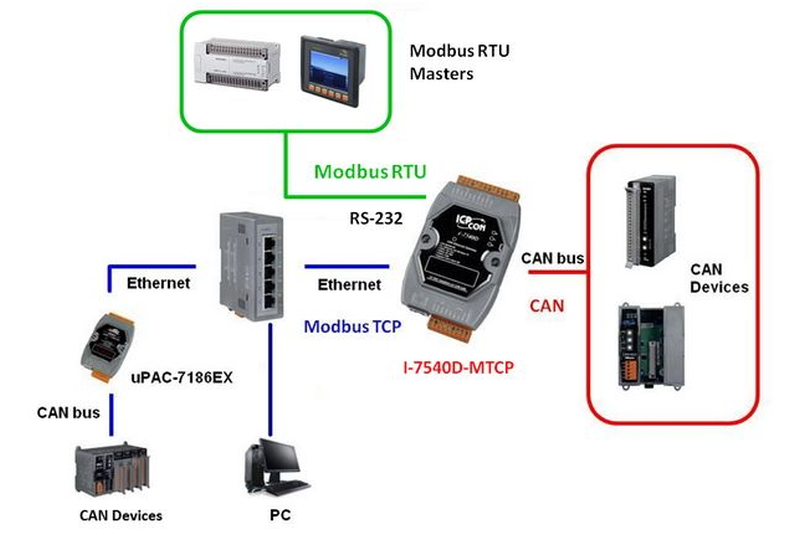

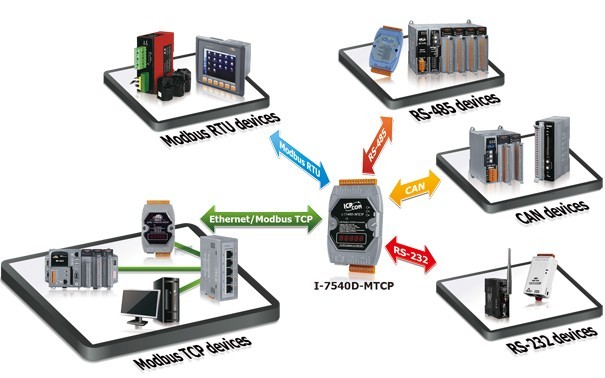

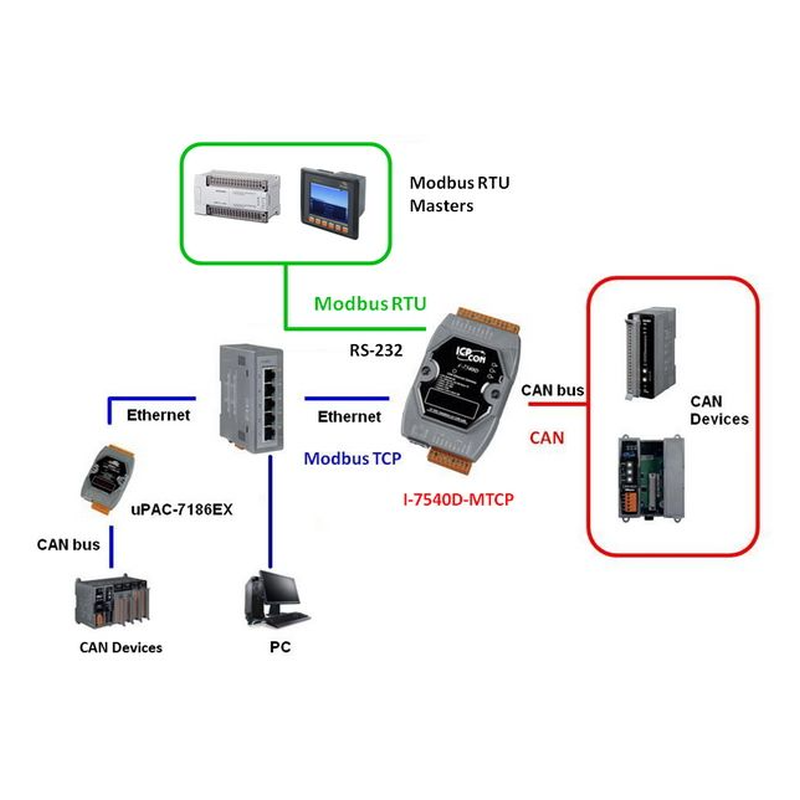

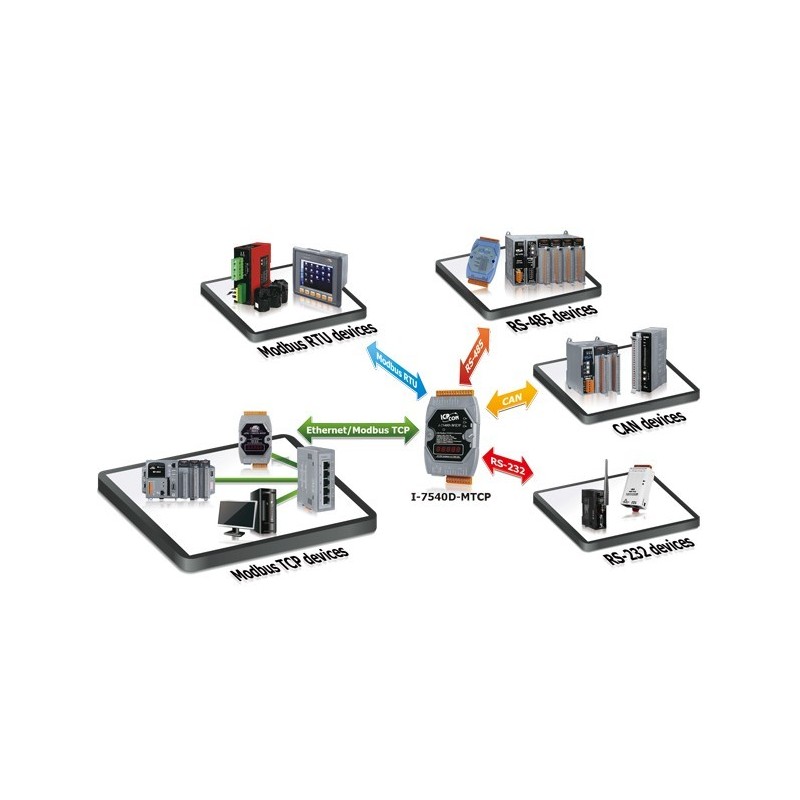

M485-et-Can-MTCP er nyttig for datautveksling mellom Modbus-enheter og kan enheter. M485-ETH-CAN-MTCP er en MODBUS TCP-server og fungerer som en slaveenhet i Modbus RTU-nettverket. Den støtter fire kommunikasjonsmoduser: Modbus TCP, Modbus RTU, CAN-Ethernet-konverterings- og parforbindelse.

Hovedfunksjonen til M485-etet-CAN-MTCP er kan for Modbus TCP / RTU Gateway. Det gjør det mulig for Modbus TCP / RTU å kommunisere med kan enheten på et kan nettverk. M485-Eth-Can-MTCP støtter funksjonskodene 0x03 / 0x04 / 0x10 for Modbus TCP / RTU for lesing og skriving kan meldinger.

I tillegg støtter enheten en gjennomsiktig, protokoll uavhengig overføring av kan meldinger , Som muliggjør implementering av det i et bredt spekter av mulige applikasjoner. Videre kan CAN-MODBUS-omformeren brukes med forskjellige høyere lag av kan protokoller (f.eks. CANopen, DeviceNet eller andre proprietære protokoller).

Annen
Terminator Resistor Jumper for 120 Ω terminator resistor Specification ISO-11898-2, CAN 2.0A and CAN 2.0B
Dimensioner
72mm x 122mm x 33mm (W x L x H)
Driftstemperatur
-25 ~ 75 ℃
Ethernet
10/100Base-TX Ethernet Controller (Auto-negotiating, Auto_MDIX) Connector RJ-45 with LED indicator
Forsyning
Unregulated +10 ~ +30 VDC
Isolation
1000 VDC for DC-to-DC, 2500 Vrms for photo-couple
Montering
DIN-Rail
Porte
COM 1 RS-232 COM 1 Connector 5-pin screwed terminal block (TxD, RxD, RTS, CTS, GND ) COM 2 RS-485 (Self-turner inside) COM 2 Connector 2-pin screwed terminal block (DATA+, DATA-)
RAID niveau
CAN, Ethernet, Modbus RTU, Modbus TCP
Stik
CANBUS: Connector 2-pin screwed terminal block (CAN_L, CAN_H)
