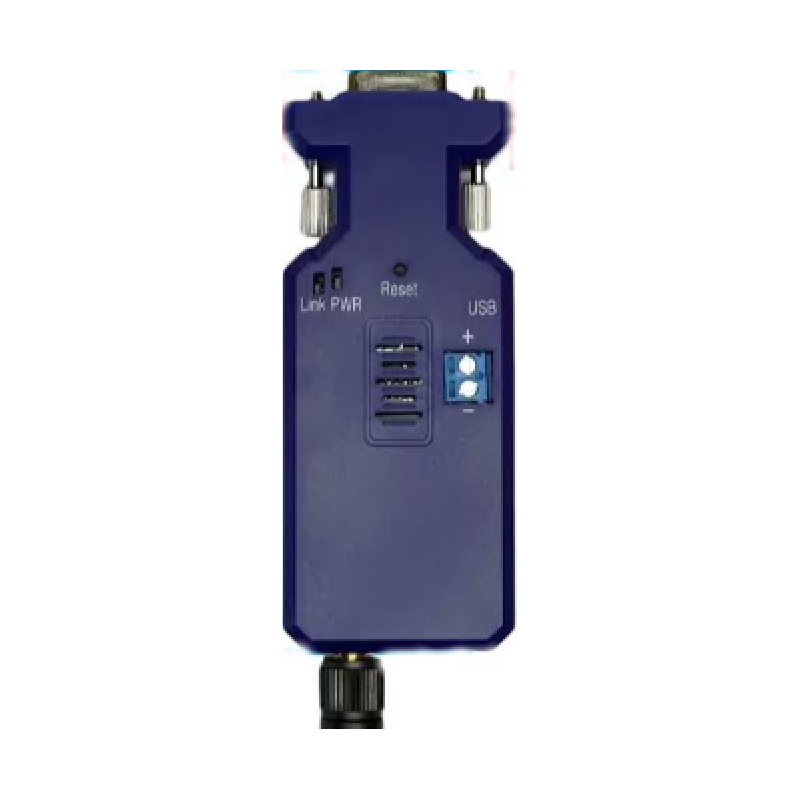

DB9 hannkontakt
1200 til 230400 baud
Tilfør 5 til 24 volt via USB eller skrueterminaler
Avtakbar WiFi-antenne
USB-adapterkabel inkludert
RS485-tilkoblinger:
D+ Pin 1
D-pinne 2
Gnd - Pin 5
Vin - Pin 6
Vin-2 - Pin 9 (samme som Pin 6)
UHF 433 MHz RS-232 adapter
RS-232 konfigureres via COM port
1 to 1 tilslutning
1 to N broadcast
Op til 200 meter
Bluetooth fra PC til adapter gir RS232-port
Ekstern antenne.
Bluetooth 2.0.
Med 2 stk. som rygg-til-rygg-kobling
gir tilkobling mellom 2 COM-porter
Trådløs overføring av data mellom serielle porter
Opp til 100 meter
Antennekontakten er RSMA hunn
Oppsett via AT-kommandoer
Må strømforsynes fra 5 - 40VDC via skruklemme
USB minikabel til A hann - for strøm fra 5VDC
2 x skruklemme for evt ekstern strømforsyning
Er ikke batteridrevet
Bruk Putty for testing/oppsett
Hjelp til oppsett kan kjøpes i tillegg
Transparent Trådløs RS232 eller RS485 link med 2 stk.
Programmerbar med DIP- og roterende brytere
433 MHz radiofrekvens
16 RF-kanaler
0dBi Omni-antenne
Baudhastigheter fra 1200 til 115200 bps
Inkluderer en PA-bryter som kan brukes til å forbedre RF-effekten
Trådløs siktlinje (LOS) overføringsrekkevidde på opptil 500 meter ved en RF-baudhastighet på 9600 bps
RS232 (RX/TX/GND) og RS485 (2-leder) grensesnitt
N81, E81, O81
DIN-skinne
Temperaturer, -25 - +75°C
TX-effekt: 10dBm til 19dBm
Tilførsel: 10 - 30VDC / 1Watt
Mål: 107 x 83 x 33 mm
RS232 Rxtends opptil 250 meter over RJ45-kabel
Baudhastighet: 110 ~ 921 600, 8-bit
Bruk STP (skjermet) patchkabel – rett gjennom
Nettverkskabelen må ikke kobles til patchpanelet
1 x 5VDC/1A - strømforsyningen forsyner begge enhetene (PoC)
Viktig: Hvis avstanden er lang, anbefales 2 strømforsyninger
Viktig: Hvis nettverkskabelen er av dårlig kvalitet, bruk 2 strømforsyninger
