0,1A–10A–DC
0,1A–10A – AC (48–65Hz)
16-bit ADC
Oppløsning: 0,01 A
Nøyaktighet: +/- 1 %
AC/DC-modusvelger
1-tråds grensesnitt (maks. 30 m)
Driftstemperatur: -2+ til +60 °C
Forsyningsspenning: 4–5,5 VDC/30 mA
Mål: 36 x 107 x 59 mm
DIN-brakett

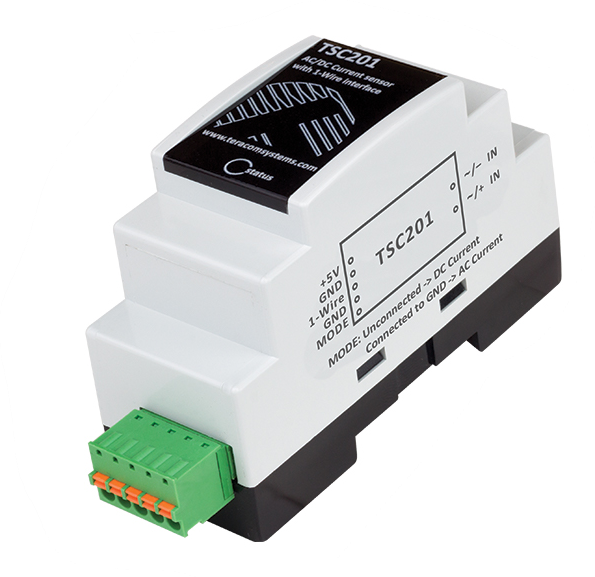

TSC201 er en kompakt strømsensormodul med et 1-tråds kommunikasjonsgrensesnitt og et inngangsområde på opptil 10 A, designet for overvåking av både AC- og DC-strøm.
Den er optimalisert for bruk med strømtransformatorer (CT-er) som gir en sekundærutgang på 10 A, noe som tillater indirekte måling av høyere primærstrømmer.
Modulen har en 16-bits ADC for målinger med høy oppløsning og galvanisk isolasjon mellom strøminngangen og kommunikasjonsgrensesnittet, noe som sikrer elektrisk sikkerhet og systembeskyttelse.
Enheten er fabrikkkalibrert og krever ingen brukerjustering. Den kan drives eksternt med 4 til 5,5 VDC.

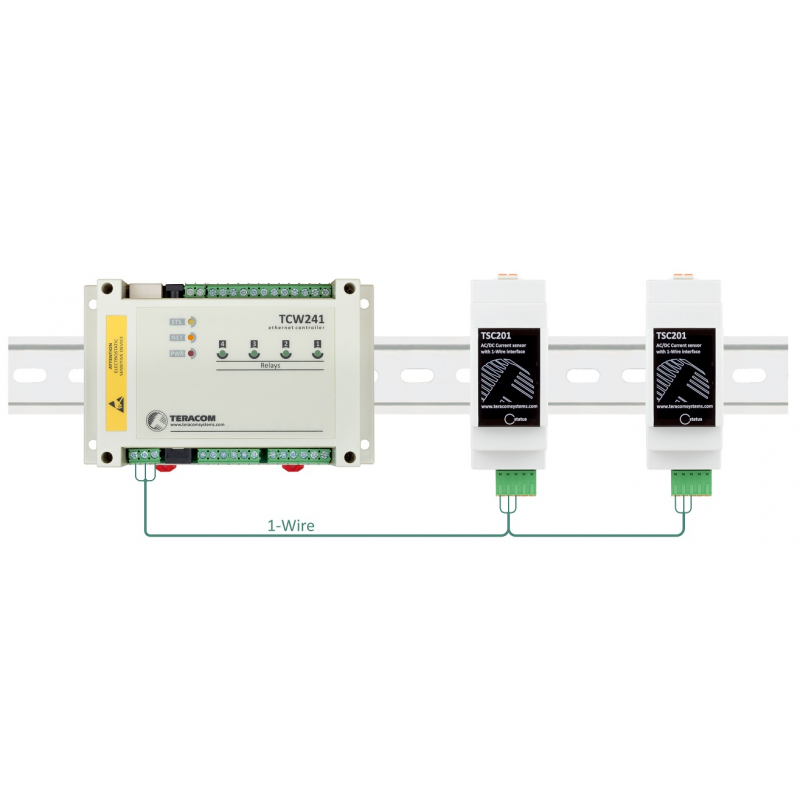

Når den brukes med Teracom-kontrollere, tilføres strøm via selve 1-trådsgrensesnittet.
Dataoppdateringshastigheten avhenger av masterenheten. Teracom-kontrollere ber vanligvis om sensordata hvert sekund, noe som er nær den maksimale praktiske pollinghastigheten for 1-wire-protokollen.
Sensoren er innkapslet i et kompakt 2-DIN modulært hus, egnet for montering i elektriske paneler og industriskap.
