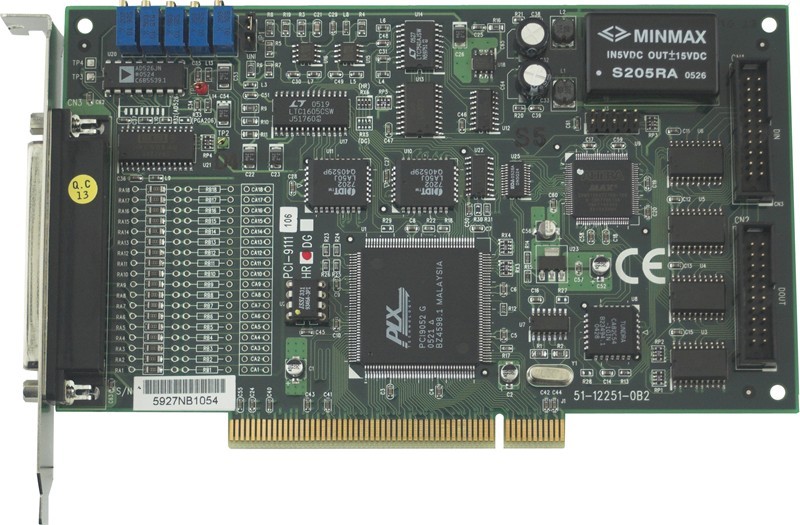

Supporterer 32-bit 5 V PCI bus
16-bit A/D resolution (PCI-9111DG)
16-CH single-ended analog inputs
Op til 100 kS/s sampling rate
On-board 1 k-sample A/D FIFO
Programmerbar forstærkning på x1, x2, x4, x8, x16
Bipolar analog input-område
100 KHz 16 bits A / D datainnsamling.
Og spennings utganger og 16 TTL I / O opptil 100 kHz / kanal PCI-kort.
Alle innganger er utstyrt med en inngang krets, for eksempel. Kan monteres low-pass filter, spenningsdeler eller shuntmodstande (for strømmåling).
Input Adjustment:
Ved levering, bare inngangsmotstanden R1 til 0 Ω montert og steder å R2 og C er ledige.
Klemkort med skrueklemmer
DB37 hann- / hannkabel på 1,8m inkludert.
For DIN-skinnemontering
103 x 85 x 50 mm (B x L)
12 biters A / D-kort med programmerbar forsterkning
16 "single-ended" eller 8 differensial
45Khz for deling mellom aktive kanaler (Konverteringstid: 8 μs)
D / A-utgang: 1 utgang med 12 bit oppløsning
Område: 0-5 V og 0-10 V, & nbsp; linearitet: ½ bit; stabiliseringstid: 0,6 μs
Didital I / O: 16 TTL-inngang og 16 TTL-utganger
12 bit ver. inkl. drivere for DOS og Win.
Koblinger: DB37 kvinnelig kontakt for analoge innganger og utganger
2 x 20 pin IDC kontakter for 16 digitale innganger og utganger og tellere
Supporterer 3.3 V eller 5 V PCI bus
12-bit A/D og sampling rate op til 110kS/s
16-CH single-ended or 8-CH differential inputs
On-board A/D FIFO
Bipolar eller unipolar analog input område
16-CH TTL DI og 16-CH TTL DO
2-CH 12-bit multiplying analog outputs
Supporterer 32-bit 5 V PCI bus
12-bit A/D resolution (PCI-9111DG)
16-CH single-ended analog inputs
Op til 100 kS/s sampling rate
On-board 1 k-sample A/D FIFO
Programmerbar forstærkning på x1, x2, x4, x8, x16
Bipolar analog input-område
