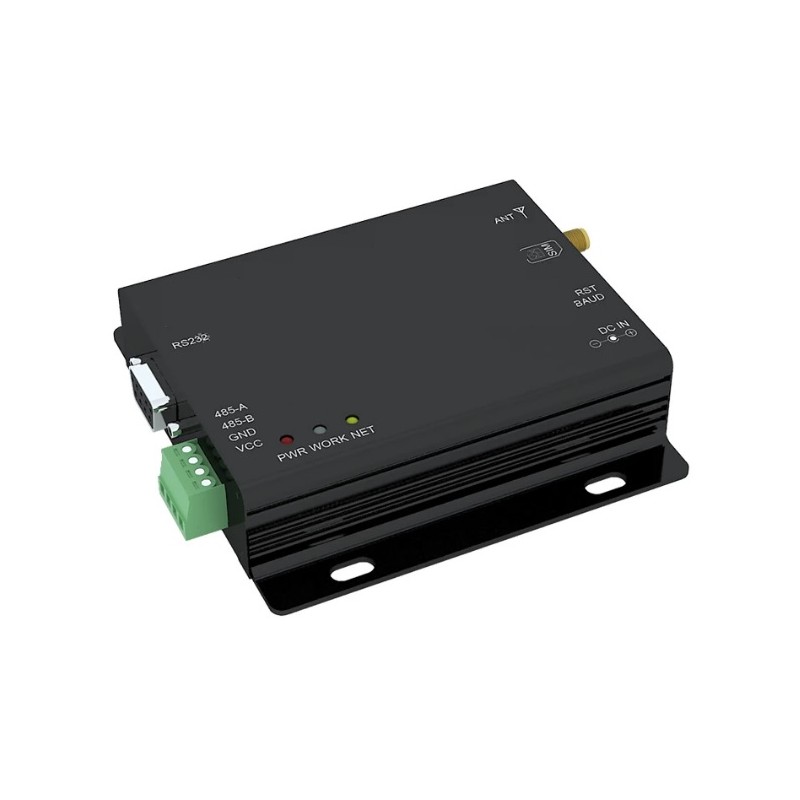

AT-kommandoer kommunikasjon
Bandwidth 1.4/3/5/10/15/20MHz
LTE-FDD: B1 / B3 / B7 / B8 / B20 / B28A
WCDMA: B1 / B8
GSM: B3 / B8
inngang DC 8V-28V
arbeidstemperatur -30 ℃ -70 ℃

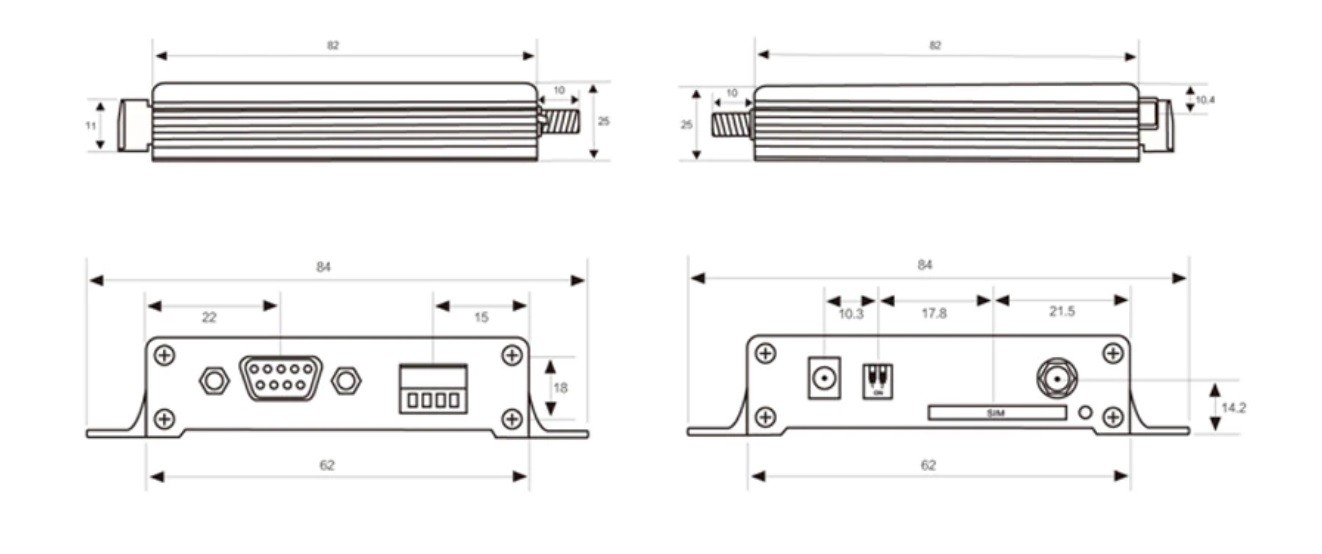

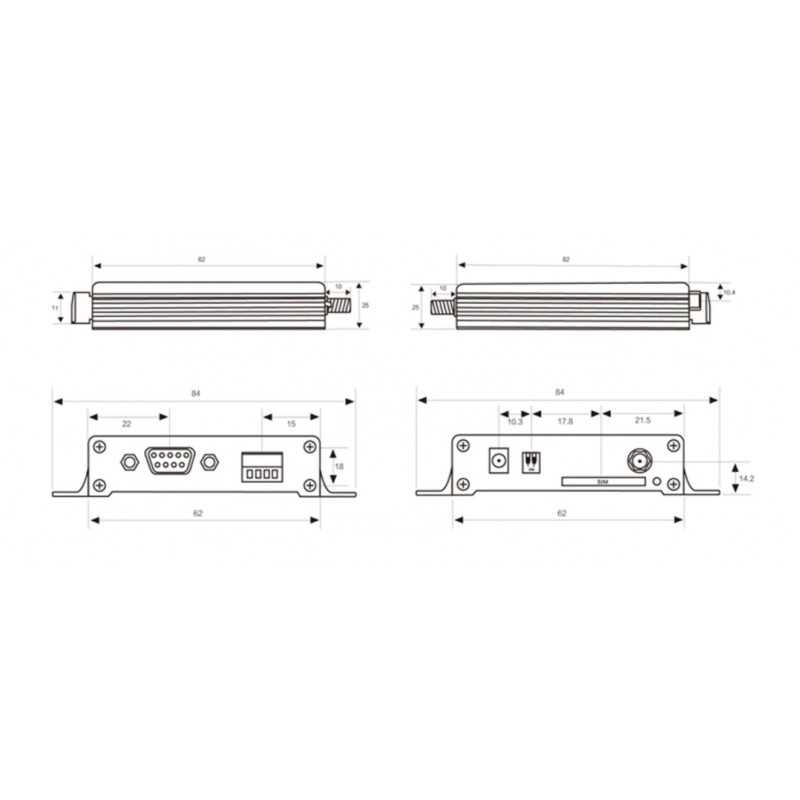

dimensjoner 82 x 84 x 24 mm
Max oppstrømshastigheten 50 Mbps
Max nedstrøms hastighet 150Mbps
RS485 / RS232
Frekvens
LTE-FDD: B1 / B3 / B7 / B8 / B20 / B28A
WCDMA: B1 / B8 < p> GSM: B3 / B8
LTE karakteristisk
Support maks. av 3GPP R8 ikke-CA Cat 4 FDD og TDD støtte 1.4MHz ~ 20MHz, Nedstrøms støtte: MIMO LTE-FDD: Max nedstrøms hastighet 150Mbps, Max oppstrøms rate50Mbps
WCDMA karakteristisk < / p>
WCDMA: Max nedstrøms hastighet 384 kbps, Max oppstrømshastighet 384 kbps
GSM karakteristisk
GPRS: Max nedstrøms hastighet 107Kbps, Max oppstrøms hastighet 85.6Kbps
EDGE: Max nedstrøms hastighet 296Kbps, Max oppstrømshastighet 236.8Kbps
Nettverk protocolcharacteristic
TCP / UDP / PPP / FTP / HTTP / NTP / PING / QMI / Nitz / CMUX / HTTP
S / SMTP / MMS / FTP /
SMTPS / SSL / FILE 协 议
antenne
> PAP (Password Authentication Protocol) og CHAP (ChallengeHandshake Authentication Protocol) SMA
Datagrensesnitt
RS485 RS232 /
Overføringshastighet
Max 921600bps, standard 115200bps
Transmittingpower
klasse 4 (33dBm ± 2 dB) for GSM 900
klasse 1 (30dBm ± 2 dB) for DCS1800
klasse E2 (27dBm ± 3 dB) for GSM 900 8-PSK
Klasse E2 (26dBm ± 3 dB) for DCS1800 8-PSK
Klasse 3 (24dBm + 2 / -1dB) for CDMA BC0
klasse 3 (24dBm + 1 / -3 dB) for WCDMA-bånd
klasse 2 (24dBm + 1 / -3 dB) for TDSCDMA bånd
klasse 3 (23dBm ± 2 dB) for LTE-FDD bånd
klasse 3 (23dBm ± 2 dB) for LTE-TDD-FDD bånd
B1: -101.5dBm (10M)
FDD B3: -101.5dBm (10M)
FDD B7: -99.5dBm (10M)
FDD B8 : -101dBm (10M)
FDD B20: -102.5dBm (10M)
FDD B28A: -102dBm (10M)
WCDMA B1: -110dBm
WCDMA B8: -110.5Bm
GSM 3: -109dBm
GSM 8: -109dBm
Forbruk (vanlig)
11uA @ strømmen
1.8mA @LTE søvn ( PF = 128)
1.5mA @LTE søvn (PF = 256)
20mA @idle
båndbredde
1,4 / 3/5 / 10/15/20 MHz
Driftstemperatur
-30 ℃ - + 70 ℃ som strekker seg til -40 ℃ ~ + 85 ℃ < p> Driftsspenning
DC 8V ~ 28V
størrelse
82 x 84 x 24 mm < / p>
RS485 RS232 /
Nettadapter - brytermodustype
110-240 VAC til 12VDC/1,5A
DC-plugg: 5,5/2,1 mm
1 meter kabel
AC / DC strømforsyning for DIN-skinnemontering
100-240V AC, 50 / 60Hz, 1,1A
Utgang, 24V, 1,7A (40 Watt)
Skrueterminal
Justerbar utgangsspenning
Kortslutnings-, overbelastnings- og overspenningsvern
Kompakte mål: 40 x 100 x 90 mm
Arbeidstemperatur: -20-70 ° C
12 V 15 W strømforsyning
DIN-skinnemontering
Skrueterminaler
Finjustering av utgangsspenning
Driftstemperatur: -30 - + 70 ° C
56K USB modem
1 x USB
1 x RJ11
Plug & Play
Downstream speed 56kbps
Upstream op til 33.6kbps
OS support: Windows XP 32/64, Vista 32/64, Win7 32/64, Win10, Mac OS10
Systembase Multi-4M/PCie
4 port multimodemkort
PCI Express Base Spes. Støtte for V1.1 og V2.0
256 byte kommunikasjonsbuffer for hver port
Kommunikasjonshastighet: opptil 56 bkps
Funksjon for tilbakestilling av programvare
Modem: Conexant CX93011-21Z
UART: SB16C1054PCI
Kontakt: RJ-11-kontakt 4EA
Modemport: 4
Terminalhastighet: Opptil 115,2 kbps
Kommunikasjonshastighet: Opptil 921,6 kbps
Datamodem:
ITU-T V.92, V.90, V.34, V.32 bis, V.32, V.22 bis, V.22, V.23, V.21
Klokke 212A/103
V.42 LAPM, MNP 2-4 feilretting
V.42 bis/MNP 5 datakomprimering
FAX-modem:
V.17, V.29, V.27, V.21 kanal 2, EIA/TIA 578 klasse1
FAX Klasse: 1 og 2
O/S-støtte: Windows 2000 (32bit) Windows XP, Vista, 7 (32/64bit) Windows Server 2003, 2008 (32/64bit) WHQL-sertifisert driver
Dette produktet er et EOL-produkt, så kun det vi har på lager er tilgjengelig
Analogt modem for PCI-buss.
SIM-kort socket for 3G / 4G
Mini PCIe Kirke både full og halv størrelse mPCIe slot
1 x SIM-kontakt for 3G / 4G
støtter USB-grensesnittet til mini PCI-E-kort, . 2G GSM, GPRS, 3G, CDMA, WLAN, WWLAN, HSPA modem, GPS, 4G WiMAX, LTE, Mini-kortet to stasjonære PC
Dimensjoner: 60 x 30 mm
