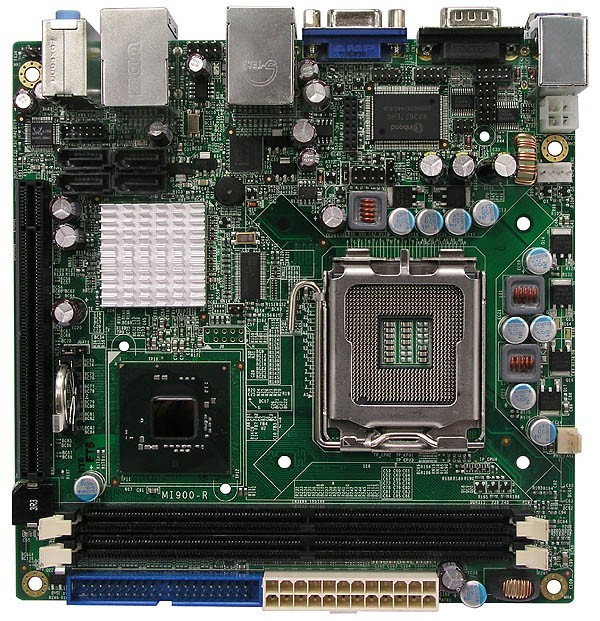

Bundkort med sokkel 775
CPU:
Sokkel 775 til Intel Core 2 Duo
Chipset:
Intel Q965 og ICH8R
RAM:
2 x 240-pin (dual channel) DDR2 maks. 4 GB,
PC2-4200/5400/6400
BIOS:
AWARD BIOS
FSB:
533/800/1066 MHz
Flash disk:
-
DOC(DiskOnChip):
-
Netværk:
2 x 1000 Mbit Ethernet m/2 x RJ45-stik
VGA:
Intel Q965/GMA3000 med DB15HDF-stik
Parallelle porte:
-
Serielle porte:
1 x RS232
1 x RS232/422/485
USB:
6 x USB 2.0 (Hi-Speed)
2 printmonteret og 4 med USB A hunstik
Ledige Slots:
1 x miniPCI-Express x16
Digital I/O:
4 indgange og 4 udgange (TTL)
Lyd:
ICH8 integreret
Mus/Tastatur:
2 x PS/2 miniDIN6 hunstik
IDE-interface
1 x UltraDMA100 IDE og
4 x SATA300
Overvågning:
system/CPU - temperatur og - spænding
IrDA:
-
Watchdog:
Watchdog timer m/256 niveauer
Strømforsyning:
Tilslutning til ATX strømforsyning
(Se kapitel 19 for strømforsyninger)
Mål:
170 x 170 mm (L x B) Mini-ITX format
Driftstemperatur:
0 - 60o C, 10 – 90 % ikke-kondenserende
Kompakt all-in-one blæserløst bundkort med Intel Atom processor
eller til nyeste cpu typer Core i3/i5/i7 og mulighed for Intel Vpro.
Kompakt alt-i-ét kort med sokkel til flashkort.
Intel® 7. / 6. Skylake Gen-S / S-Kaby Lake-serien med Q170 / H110
2 X DDR4 2400 MHz SODIMM-spor opptil 32 GB
Trippel uavhengige skjermer: 2 X DVI-D, DP (HDMI option), LVDS til 4 X GbE LAN med RJ-45
1x PCIe x16 (Gen3), 1x Mini-PCIe (full størrelse, med SIM-holder) spor
1 X Pattern 2 M Key, 2 x SATA 3.0 for lagring
SATA RAID 0/1/5 (RAID 5 konfigurert med Pattern 2 M Key) til 8 X USB 3.2 Gen 1, 3 X USB 2.0, 4 X COM (4 RS-485), GPIO, Audio, System FAN
SMBus, Chassis Intrusion
Forsyningsspenning: 12 ~ 24V DC
Intel® 6 / 7th Generation Core ™ -prosess (maks. TDP ved 95W)
Intel® C236 Chipset
4 x 288-pin DDR4 2400MHz DIMM støtter opptil 64 GB (ECC-minne støttet av CPU)
1 x VGA, 2 x HDMI 1.4
1 x Mini-PCI-e-støtte SATA / PCI-e x1 2.0-signal) med SIM-kortspor
1 x PCI-e x 16, 1 x PCI-e x 4, 2 x PCI
5 x USB2.0, 8 x USB 3.0
8 x RS232
Støtte RAID 0, 1, 5, 10
Onboard Infineon SLB9665
støtte TPM 2.0ATX strøm
