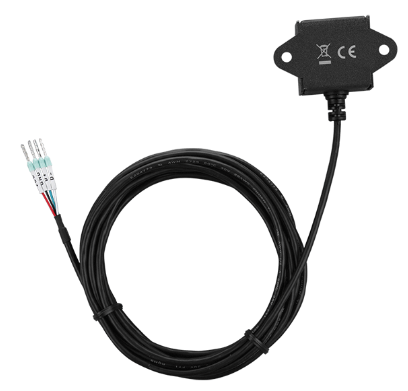

1-akset vibrasjonsmåling
Frekvensområde: 10 Hz til 1K Hz
Amplitudeområde: ±8g
Dataformat:
Akselerasjon(mg): RMS, Maksimum, PP
Hastighet(mm/s): RMS
Topp 10 spektrumverdier (amplitude/frekvens)
Crest Faktor
Støttet Modbus RTU Slave-protokoll
Størrelse: 51 x 30 x 19 mm
Forsyningsspenning: 10 - 30VDC
Temperatur: -25 - +75°C

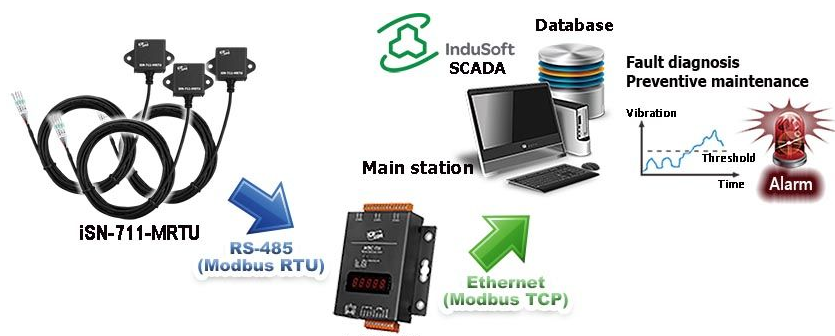

Modulen er en intelligent vibrasjonsdeteksjonsenhet. Den har et innebygd MEMS-akselerometer, slik at det enkelt kan realisere utstyrsvibrasjonsovervåking. Modulen støtter ett RS-485 kommunikasjonsgrensesnitt med Modbus RTU slaveprotokoll, brukeren kan overføre Modbus RTU kommandoer for å lese sensorens data ved RS-485 grensesnitt. Modulen er egnet for vibrasjonsdeteksjon i sanntid på kritiske steder for fabrikkovervåkingsapplikasjoner, som produksjonslinjeutstyr, motorer og pumper, etc., der det er behov for å overvåke enhver vibrasjonsapplikasjon.
Pt100 sensor med 2 m kabel
Stålspiss på 100 mm ø3,2
Kabelen er klassifisert for -80 - +200°C
20 kanals analog inngangsmodul for RS485 buss
16Bit-oppløsning
20 Single Ended Inputs (Common Ramme) - Kun for VOLT
10 Differensielle innganger for volt om Power
10 Målinger per sekund (Total )
Jumperinnstilling i modulen
Supply Spenning: 10 - 30VDC / 1.3 Watts
Mål: 123 x 72 x 35 mm
DIN brakett
ICP DAS I-7231-D-G-CR
Støtter M-Bus Standard: EN-13757, CJ / T -188
1 x RJ45 MODBUS TCP
1 x M Buss for maksimalt 100 Slaver
M-Bus Power Limiter
1 x RS232 for firmwareoppdatering
Modbus TCP / RTU Funksjonskode 0x03 og 0x04 For å lese målingsdata
Baud Rate: DIP-bryteren til M-buss og seriell port fra 300 til 115200 bps.
tandard M-bussportdataformat: Databit 8, Paritet Straight, Stop Bit 1
Støtter opptil 100 m Buss Slaver
M-Bus Strømbeskyttelse
Kortslutning Beskyttelse på M-Bus
Firmware Oppdateringer via Serial Port
Gir PWR, MTX og MRX 3 LED-indikatorer
Veggmontering
Mål: 123 x 102 x 40 mm
Supply Spenning: 10 - 30VDC
