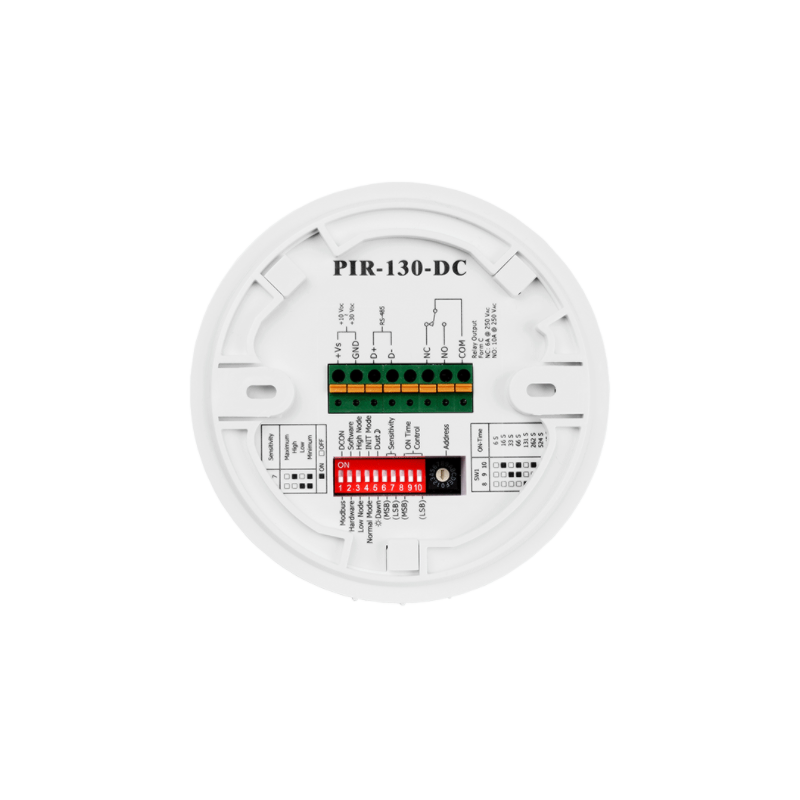

Bevegelsessensoren lys deteksjon, temperaturføler for energistyring
Kobler energistyring, lokal-lysstyring via RS485 port
Med kraftig innebygget relé for enkel lysaktivering 250VAC (1500 Watt T8 )

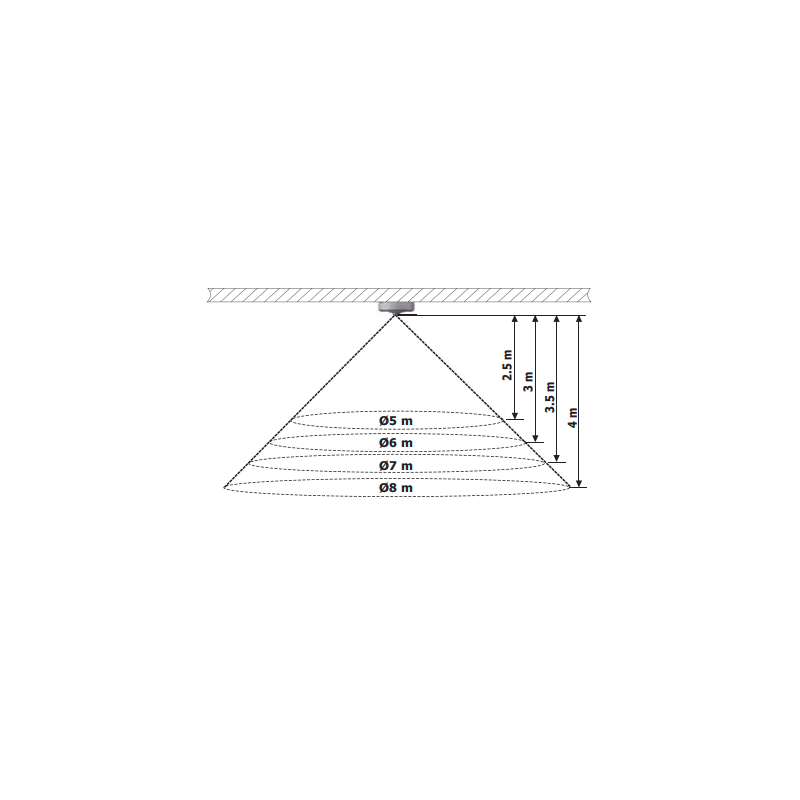

360 ° bevegelsesdeteksjon - opp til 8 meter i diameter og 4 m høyde

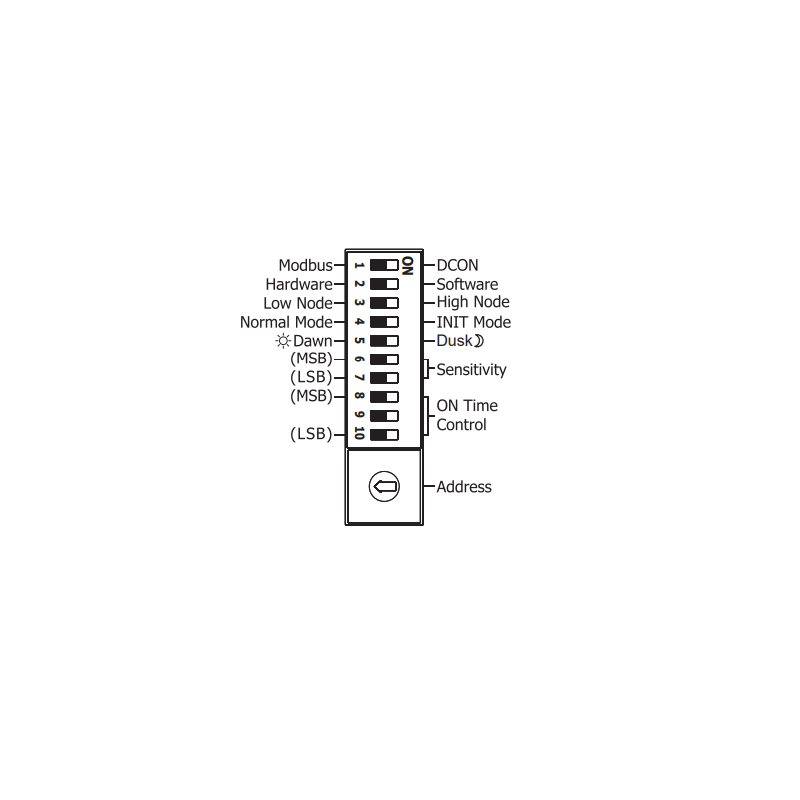

Tidsforsinkelse / følsomhet er justerbar
temperatursensor, - måling av romtemperaturen eller brannalarm

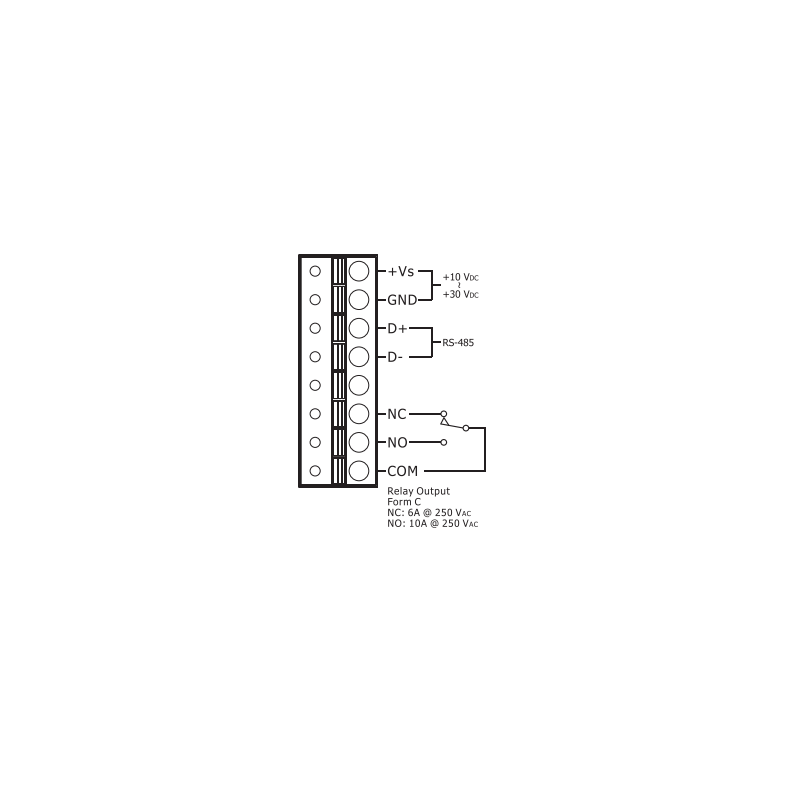

Relé utgang for å slå på lyset via PIR / lys-styrke og temperaturfølere
RS485 2-tråds kommunikasjonsbuss
DCON og Modbus RTU protokoller
loft montering
Forsyningsspenning: 10 - 30VDC ca. 2W
Mål: Ø121 x 52 mm
IP20
M485-PIRTEMP-i modul inneholder en en-kanal passiv infrarød (PIR) sensor, som er i stand til å detektere infrarøde bølger generert av mennesker innenfor et område på ca. 8 meter i diameter med en 360 ° dekningsområde. M485-PIRTEMP-I brukt for innendørs bevegelsesdeteksjon og kan konfigureres til automatisk å slå på et lys når bevegelse detekteres. M485-PIRTEMP-modul inneholder også en en-kanal temperaturføler som kan benyttes for måling av romtemperaturen, eller kan konfigureres til å aktivere en brannalarm. All kommunikasjon med M485-PIRTEMP-inn-modul består av kommandoer generert av hoste og svar som overføres fra M485-PIRTEMP-I modul. Hver modul er tildelt et unikt ID-nummer som blir brukt til å adressere formål og er lagret i modulen flashminne. Modulen ID-nummeret er satt som standard til 01 og kan endres ved å sende en brukerkommando. Alle kommandoer til modulene inneholder ID-nummeret som adresse, noe som betyr at kun adressert modulen vil
svar. DCON kommandoer er enkel og starter med et "start" karakter etterfulgt av "modul-adresse" (ID) (modulen ønsket respons fra) etterfulgt av "Command" og en "sjekksum", ender med en CR (vognretur). Svaret fra modulen som inneholder data i stedet for kommando. Ingen modulen vil på eget initiativ sende data på RS485 bussen. Det er bare hoste som styrer kommunikasjonen (polling prinsippet). MODBUS- kommunikasjon er også en definert og utbredt protokoll
Rev:. LO
