Kompakt Modbus / TCP til RTU / ASCII gateway med PoE
ikke nødig at programmere
1 x RJ45 10/100 Mbps
1 x RS232 (terminalblokk) - 5-pin
1 x RS485 (terminalblokk ) - 2-pinners
Baud rate opp til 115,200 bps
Self-tuner for RS232
IEEE 802.3af - PoE (PD)
Forsyningsspenning u / PoE: 12 - 48VDC 2Watt
Dimensjoner: 90 x 52 x 27 mm
DIN brakett
Driftstemperatur: -25 - +75°C,

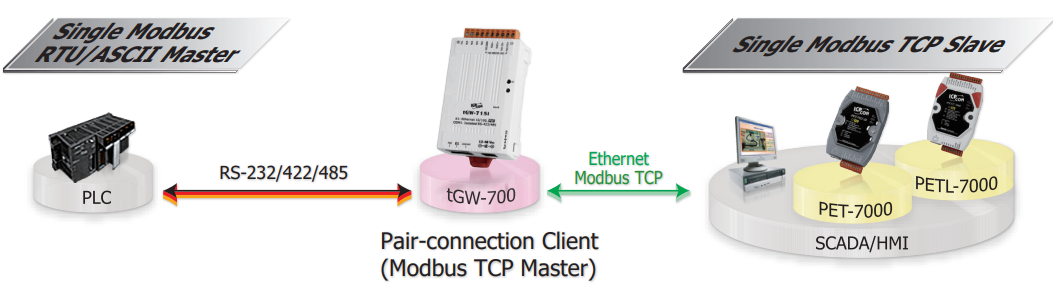

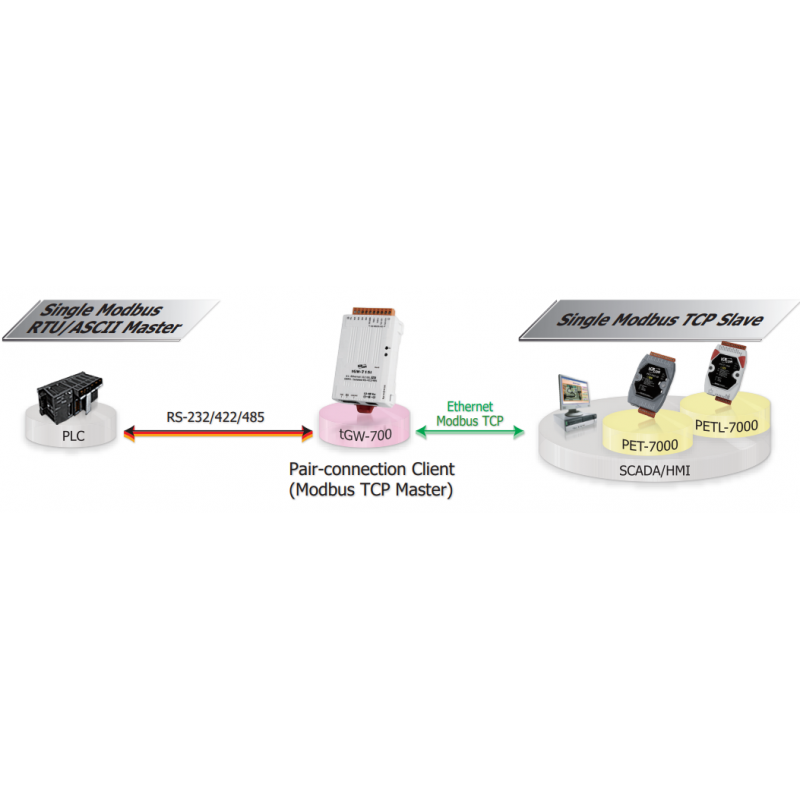

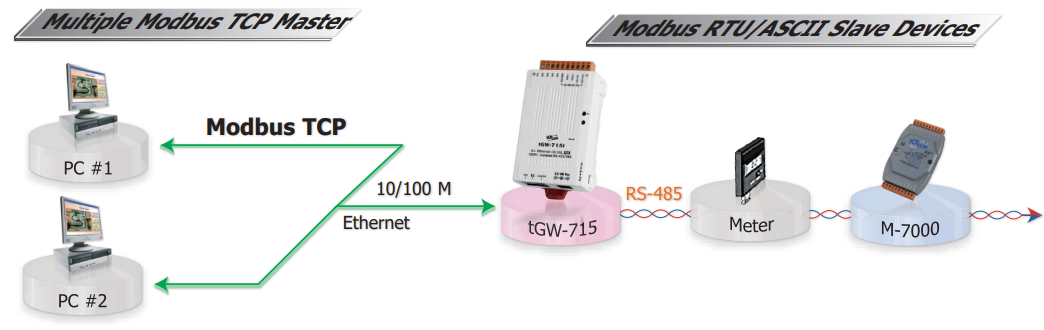

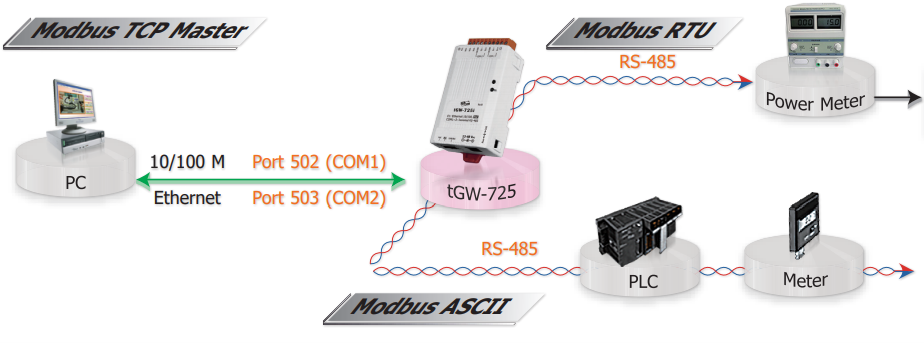

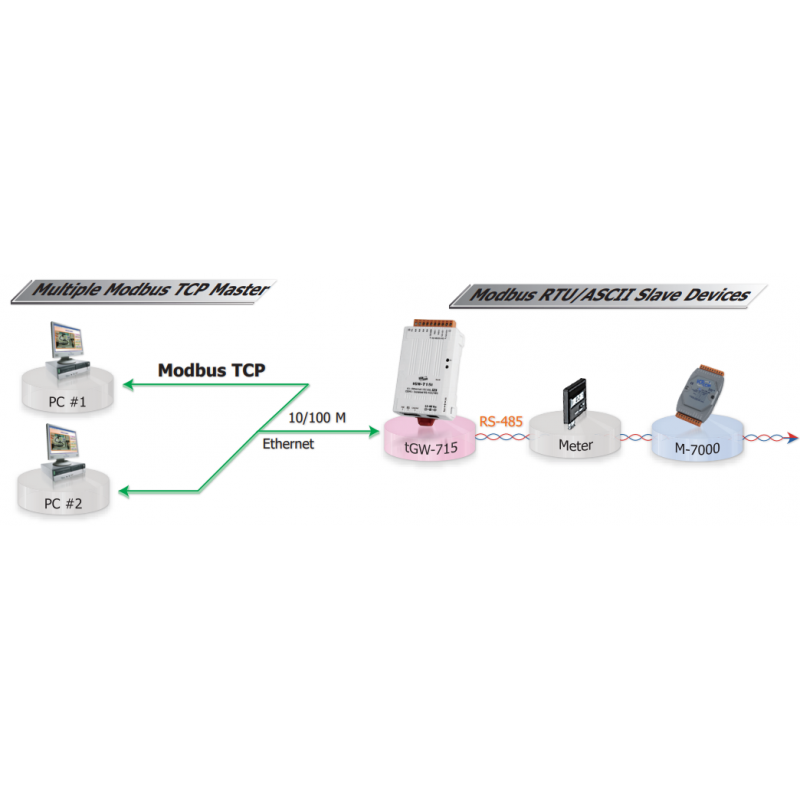

ETH-MODGW7xx serie er en Modbus gateway som gjør det mulig for en Modbus TCP / IP - UDP vert for å kommunisere med serie Modbus RTU / ASCII fjerntliggende terminalenhet via et Ethernet-nettverk, og dermed eliminerer kabellengden begrensning av eldre seriell kommunikasjonsenheter . Modulen kan brukes for å danne et par forbindelses søknad (par-forbindelse), så vel som en serie-bro eller seriell-tunnel søknad), og kan deretter rute data over TCP / IP mellom to serie Modbus RTU / ASCII-enheter, er nyttig ved tilkobling mainframe datamaskiner, servere eller andre serielle enheter ved hjelp av Modbus RTU / ASCII-protokoller og har ikke engang Ethernet-kapasitet. Det maksimale antall TCP tilkoblinger for hver seriell port er opp til 32 (RevB), dette gir flere Master tilgang til slave enheter på samme serieport. Les cache funksjonen brukes til å lagre tidligere forespørsler og svar i minnebuffer i ETH-MODGW7xx. Når andre HMI / SCADA ordnede styringen sender de samme forespørsler til samme avkastning RTU slaveenhet den bufrede svar umiddelbart. Dette trekk reduserer dramatisk belastningen på serie
port kommunikasjon og gir raskere respons TCP, og forbedrer stabiliteten i hele systemet
Rev:. LO
Nettadapter - brytermodustype
110-240 VAC til 12VDC/1,5A
DC-plugg: 5,5/2,1 mm
1 meter kabel
Støtte inngangsspenning 10 ~ 30VDC
Kompatibel med ISO 11898-2 Standard
1 x RJ-45 Ethernet-grensesnittet
2 x CAN Bus 9-polet D-Sub
Mekanisk valg av CAN Bus Baud Rate
Støtte for CAN-BUS ID Filter Funksjon
Støtte for CAN Bridge
CAN-BUS MONITORING
CAN baud rate fra 10kbps til 1Mbps
MODBUS TCP Client / Server-funksjonen via konfigurasjon
Støtte for TCP / UDP CAN pair tilkobling
Bootloader for firmwareoppdateringer
Spenning: 10 - 30VDC
Driftstemperatur: -25 til +75°C
Mål: 147 x 107 x 26 mm
Protokollomformer fra M-BUS enheter til PC/PLC som er Modbus Master
Opptil 20 M-BUS-enheter (meter)
RS485 Modbus-grensesnitt for Modbus-master
Gratis oppsettprogramvare
Forsyningsspenning: 18 - 35VDC, 15 - 21VAC
Maks. strømforbruk: 4 Watt
Baudrate: 1200 - 115 200 baud
Galvanisk isolasjon
Temperatur: -40 - +70°C
Mål: 71 x 60 x 60 mm
Modul til CAN 2.0A og B
ISO 11898-2 Standard
Baudrate 10Kbps for 1M bps
Programvare for å sette opp kan og RS232 / 422/485
Transparent mellom RS-232/485 / 422 og CAN-buss
Full dupleks på RS-232/422-enheter støttes ikke
CAN Bus Baud Rate Configuration
kan akseptere Filterkonfigurasjon
CAN 2.0A eller 2.0B specifik valg
RS232 / 485/422 Baud rate og datafilinnstilling
RS232/485 / 422 svar optioner
Innstilling: Normal eller Pair Connection
Baud rate (bps): 10k - 1M
Terminator Resistor: 120 ohm
3000VDC DC-til-DC isolation, 2500Vrms til photo-couple
ISO 11898-2, CAN 2.0A og CAN 2.0B
RS-232 COM1
+10 - +30VDC ureguleret
-25 - +75 graders driftemperatur
10 - 90% luftfugtighed
