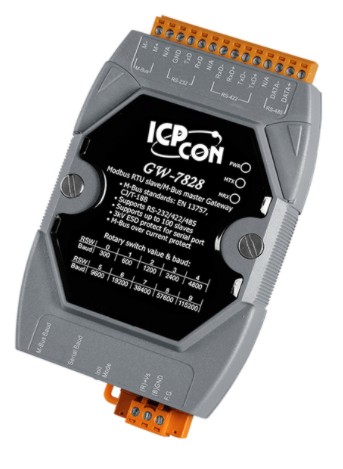

RS485 / RS422 RS232 / Master Inngangsporten til Meter-busslaver (sensorer, aktuatorer, etc.)
støtter opp til 100 meter-Bus meter (slavene)
MODBUS- RTU funksjonskoder: 0x03 og 0x04 readdata
Valg av serieport, kan bare én velges til å være aktiv
Baud rate x 2 (M-buss og COM port kan velges ved forskjellige hastigheter)
Baus rate M-Bus: 300-2400 bps
Baud rate COM-port.:. 300-115200 bps
Transparente data - ingen protokoll konvertering
M-buss, 2-tråd, max 350meter

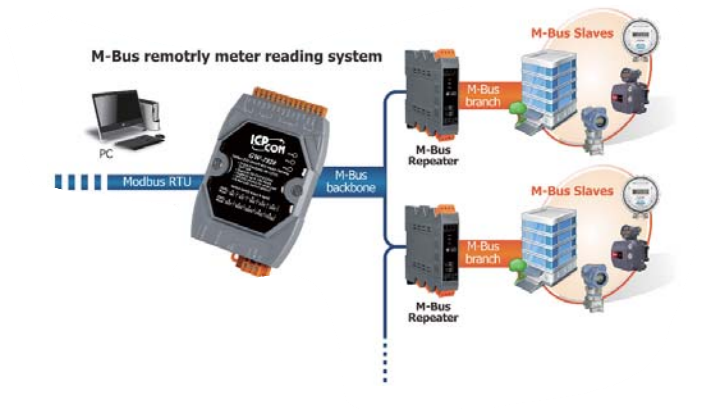

Større avstand opp til 5 km krever en rekke M-buss repeatere
Forsyningsspenning: 10 - 30 VDC, 1,8 - 12Watt
Dimensjoner: 122 x 72 x 33 mm
Avtakbare klemmer
Driftstemperatur: -25 - +60°C
DIN-beslag
Robust plastkabinett
M-Bus ( "Meter-Bus") er en europeisk standard for fjernavlesning av gassmålere, varmemålere og andre strømmålere. Denne bussen oppfyller de spesielle krav til ekstern eller batteridrevne systemer, inklusive forbruksorgan sensorer, forskjellige sensorer og aktuatorer. Når inkorporert i et nettverk system, å forsyne målerne de målte data til en felles MASTER, for eksempel, kan være en PLS, datamaskin eller håndholdt datamaskin som er koblet med jevne mellomrom for å lese alle bygge meter. En alternativ metode for å samle inn data som sentralt er å overføre målinger via et modem.

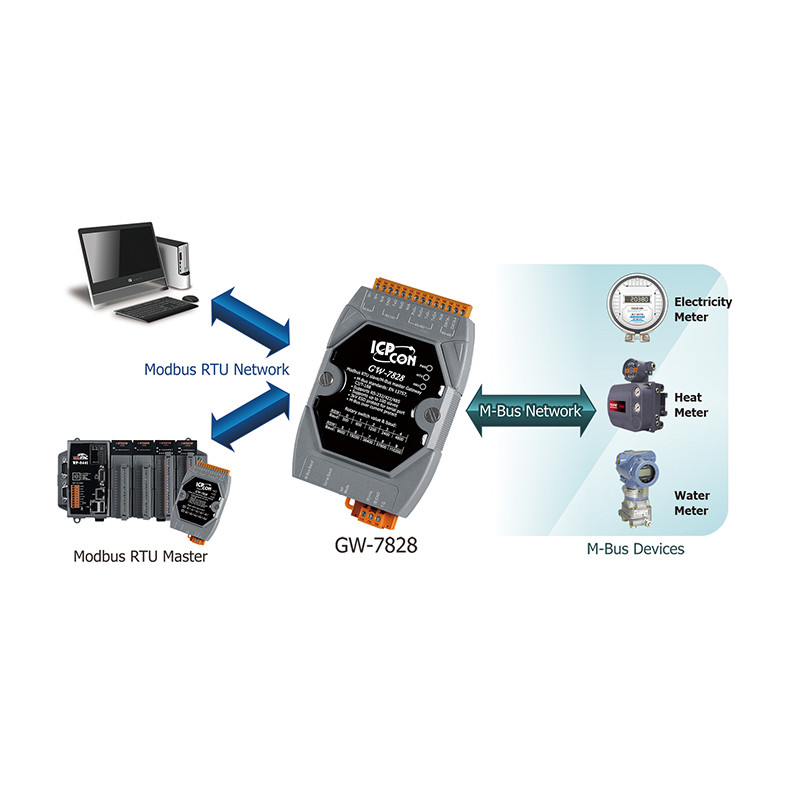

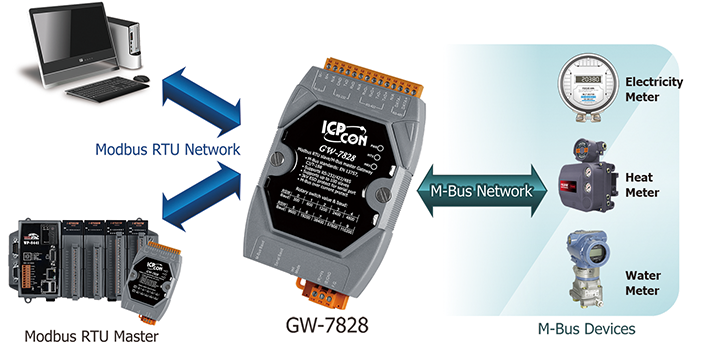

M485-MBUS-MASTER-I er spesielt designet for å omdanne 2-tråds M-Bus buss, forbundet med målerne til en serieport (COM-port). Det er et utvalg av RS-232, RS-422 eller RS-fire hundre og åttifemte Bare én av de tre kan være valgt til å være COM tilkobling til hoved (PC, PLC, etc.). På M485-MBUS-MASTER-I er to roterende brytere til seriell port og M-Bus port overføringshastigheten.
Ved kommunikasjon ved hjelp av M485-MBUS MASTER I transparente datakommunikasjoner (ingen protokoll konvertering). Gjennom disse to alternativer, er det lett å kommunisere med ethver standard M-Bus slave (måleapparat med M-BUS).
