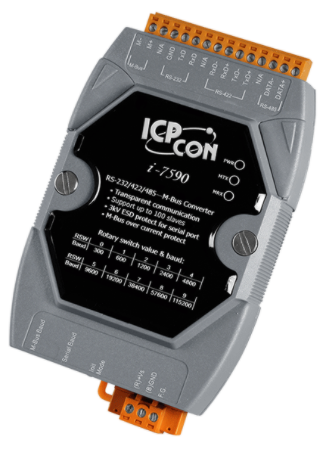

RS485 / RS422 / RS232 omformer for Meter-Bus målere, aktuatorer, etc.
Støtter opptil 100 Meter-Bus meter (slaver)
Når du velger serieporten, kan bare én velges for å være aktiv
2 x overføringshastighet (M-bus og COM-port kan velges ved forskjellige hastigheter)
Baudhastighet: 300 til 115 200 bps
Transparente data - ingen protokollkonvertering

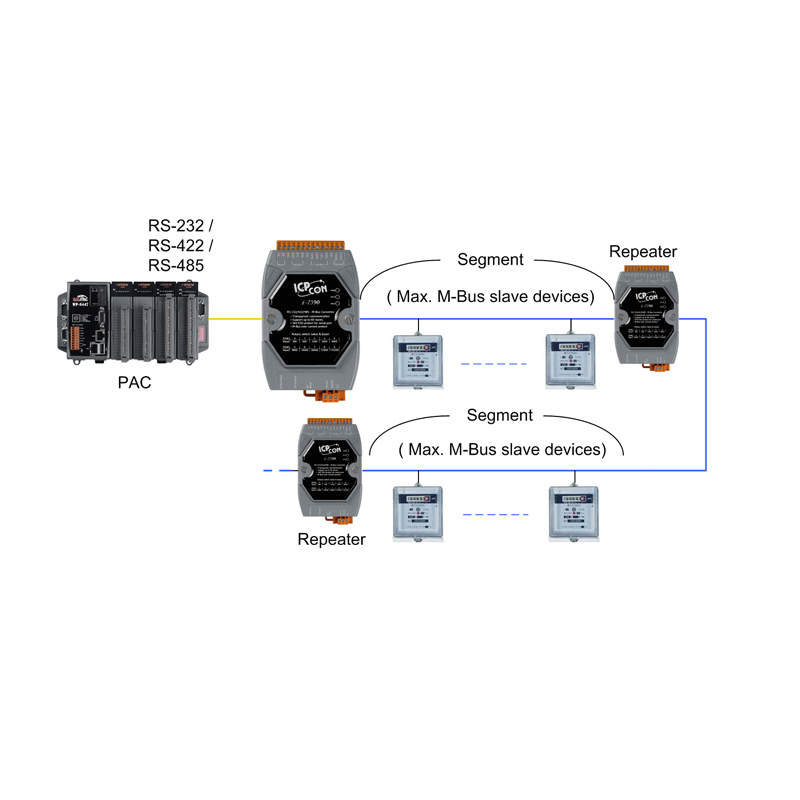

M-buss tilkobling er 2-leder, maks. 350 meter.
større avstand opp til 5km krever en rekke M-bus repeatere
Forsyningsspenning: 10 - 30VDC, 1,8 - 12Watt
Dimensjoner: 122 x 72 x 33 mm | Avtakbare rekkeklemmer
Driftstemperatur: -25 - + 75 ° C
DIN-brakett
Robust plasthus

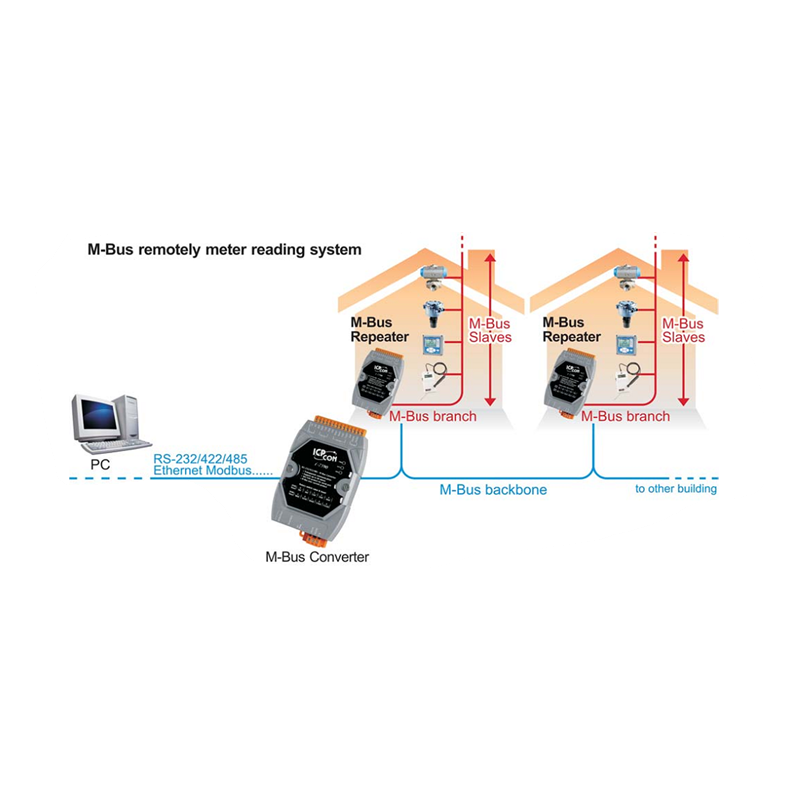

M-Bus ( "Meter-Bus") er en europeisk standard for fjernavlesning av gassmålere, varmemålere og andre strømmålere. Denne bussen oppfyller de spesielle krav til ekstern eller batteridrevne systemer, inklusive forbruksorgan sensorer, forskjellige sensorer og aktuatorer. Når inkorporert i et nettverk system, å forsyne målerne de målte data til en felles MASTER, for eksempel, kan være en PLS, datamaskin eller håndholdt datamaskin som er koblet med jevne mellomrom for å lese alle bygge meter. En alternativ metode for å samle inn data som sentralt er å overføre målinger via et modem.
M485-MBUS-I er spesielt designet for å omdanne 2-tråds M-Bus buss, forbundet med målerne til en serieport (COM -Port). Det er et utvalg av RS-232, RS-422 eller RS-
fire hundre og åttifemte Bare én av de tre kan være valgt til å være COM tilkobling til hoved (PC, PLC, etc.). På M485-MBUS-I er to roterende brytere til seriell port og M-Bus port overføringshastigheten.
Ved kommunikasjon ved hjelp av M485-MBUS I transparente datakommunikasjoner (ingen protokoll konvertering). Gjennom disse to alternativer, er det lett å kommunisere med ethver standard M-Bus slave (måleapparat med M-BUS).
Nettadapter - brytermodustype
110-240 VAC til 12VDC/1,5A
DC-plugg: 5,5/2,1 mm
1 meter kabel
868MHz Transceiver med 2 x Dry-inngang, 2 x Relé
2 reléutganger, 250VAC/5A, 12V/10A
2 kontaktinnganger, endekontakt såkalt tørrkontakt
Opptil 1000 meter i rekkevidde med forsterkningsantenne
Gummiantenne følger med
Vakthundfunksjon
Forsyningsspenning: 12 - 32VDC
Advanced Controller med logge
med spor for interne I/O-modul, A/D, D/A D/I, D/O, relé
Program med enkle logiske funksjoner - WISE (Web inne Smart Engine)
Logidke funksjoner med IF-THEN-ELSE logikk
Støtter SNMP, SMTP, FTP, MQTT, Modbus / TCP / RTU og DCON
Ethernet 10/100/1000Mbit
oppsett via innebygd webserver
1 x RS232 port
2 x RS485 port
Forsyningsspenning: 12 - 48VDC
Innebygd webserver
Logiske funksjoner med IF-THEN-ELSE innstilling
IF-THEN-ELSE for enkelt sett av betingelser
Ikke mer programmering. Bare klikk og ferdige
Støtter I / O, teller, tidsur, kalender, e-post, regler
Datalogger og datafiler som støttes rewind funksjonen
Modbus TCP / RTU protokoll for SCADA programvare sømløs integrasjon
I/O-Board XW med inn- og utganger
Støtter i-7000 Ekstern i / O-moduler (opp til 16)
Støtter Modbus RTU slaveenheter (opp til 10)
SNTP tidssynkronisering understøttet
Støtte SMS (GSM: Quad-band 850/900/1800/1900 MHz)
Forsyningsspenning: 12 - 48VDC
RS485 Modul for 6 Temperatur Sensorer
6-kanals RTD-inngang
3-WIRE RTD-inngang med eliminering av trådmotstand
Oppløsning: 16-biters
Individuell kanalkonfigurasjon
frakoblet sensordeteksjon
Dobbeltrom Watchdog
Supply: 10 - 30VDC
Driftstemperatur: -25 til +75°C
