4 enkeltendet inngangs +/-10V analog, +/-5V, +/-2.5V +/- .. 20mV

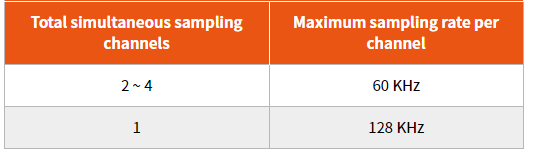

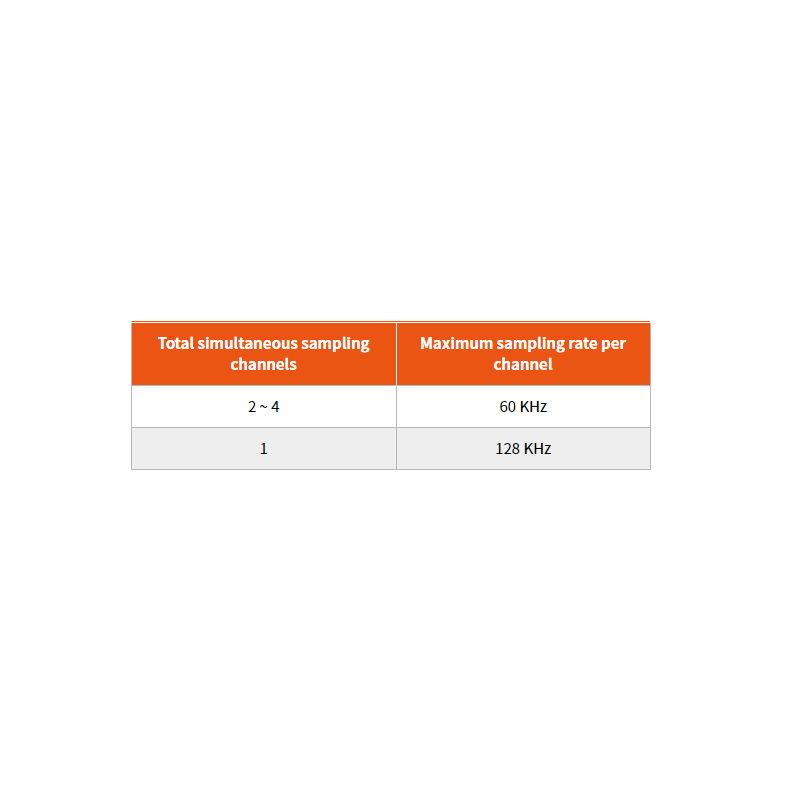

128kS/s for hver kanal sampling
FIFO: 4000 sampler - hukommelse 30 millioner datasamplene
24-bits oppløsning
2 x analog utgang +/-10 V, +/-5 V, 0-5/10V
analoge utgangen 12 bit oppløsning
Trigger-modus: SW, Ext analog
1 x 32 bit teller, maks 30kHz
1 x Giver inngang:. Qadrant / medurs / moturs og puls
3 x digitale innganger (våt) opp til + 30VDC til 4 x digital utgang (Open Collector) opp til + 30VDC, 100mA
Overbelastningsvern opptil 1.3A
1 x Ethernet-port RJ45
Security: ID, passord
Drevet av PoE eller 12 - 48VDC, 2,6W
Dimensjoner: 120 x 76 x 38 mm
Housing: Metall, med DIN brakett
Driftstemperatur: -25 - +75°C,
ETHIO4AI2AO7IO-PI er en data-overvåkningsanordning med høy hastighet med en innebygd Ethernet-kommunikasjonsport for overføring av data over et nettverk, og omfatter fire høyhastighets-24-bit differensial analoge inngangskanaler (128 kHz sample-og holde for alle 4-kanaler), to analoge utgangskanaler, 3 digitale inngangskanaler, fire digitale utgangskanaler og en enkoder-inngangskanal.
modulen gir en programmerbar inngangsområdet på alle analoge kanaler og den digitale utgang kan settes til utgangskortslutnings og overbelastningsvern. En inngangskanal Encoder kan konfigureres som kvadrant, Puls / retning eller medurs / moturs inngangsmodus. ETHIO4AI2AO7IO-P-I tilveiebringer også 4 kV ESD-beskyttelse og 2.500 VDC intra-modul isolasjon. I tillegg omfatter 24-bits ADC inne Sinc3-filtrering for å justere det aktuelle samplingsraten og å filtrere modulatoren signal og støy. ETHIO4AI2AO7IO-P-I er svært godt egnet for en rekke anvendelser for mobil / bærbart måling, men også for presisjonssignalmåling.
12.4 cm DIN skinne med GND
rustfritt stål
8 x Digital inngang over Ethernet / MQTT
8 x Digital utgang over Ethernet / MQTT
Inngangsspenning: opptil +50VDC
Innebygd webserver
Modbus TCP/UDP- og MQTT-protokoller
2-porters Ethernet-svitsj (LAN Bypass) for Daisy-Chain
Dobbel vakthund (programmerbar
I/O-parforbindelse (Push og Poll)
Støtter nettkonfigurasjon og fastvareoppdatering via Ethernet
8 x inngangskanaler for våtkontakt og tørrkontakt
Våt er aktiv når spenning påføres
Dry er aktiv ved lukkekontakt
LED-skjerm for å vise I/O-status
Mål: 127 x 99 x 33 mm
Forsyningsspenning: 10 - 48VDC / 3W
8-kanals analog utgangsmodul, Modbus-protokoll
Source type strømutgang
8 x 12-bits analoge utganger
Individuell kanalkonfigurasjon
Kabelbrytelsesdeteksjon på 4-20mA
8kV ESD-beskyttelse
Programmering av opstartspenning
Programmering av sikkerhetsverdi
Temperatur -25 til +75°C
Intelligent Controller med webserver
logiske funksjoner, for eksempel: hvis-da-eller annet ikke programmering. Bare velg, klikk og ferdig
Supporter: I / O-modul, teller, time, e-post
Modbus / TCP-protokoll for SCADA-programvare Sømløs integrering
IEEE 802.3af Kompatibel kraft over Ethernet (PoE)
1 x RJ45 - 10 / 100Mbit Ethernet
7 x Analog Input: 0 - +/- 2.5v, 0 - 20mA (EXT. Motstand)
A/I Oppløsning: 16Bit
10 samples per sekund
A/I jeg også til termokleller: j, k, t, e, r, s, b, b, c, l, m, LDIN43710
6 x digital utgang: 0 - + 50VDC / 700mA åpen samler
Spenning: PoE eller 12 - 48VDC / 4.5watt
