16 x spenningsmåling +/-10volt, 14bit, 1 x +/- 5V Analog ut, 12 bit, 8 x DI / DO, Counter. tilkoblet USB

Måling og kontroll via USB-port
16 x analoge innganger 14Bit, +/- 10V
Total prøvemåte: 20ks / s
1 x Analog EXIT 12BIT, +/- 5V
8 x Digitale innganger TTL / CMOS
8 x Digitale utganger TTL / CMOS
1 x 16Bit Tellerinngang
DAQ Software: Kjøp NextView
Mål: 167 x 113 x 30 mm
Strøm levert fra USB port

USB-AD16S14
3 810  NOK
Eksklusive MVA
Antall
På vei inn

  • Download PDF
  • file_download Downloads
  • live_help Ask a question

Måling og kontroll. Ekstremt kraftig. Nøyaktig måling av inngang og få utgangssignaler med USB-AD16S14. Høy ytelse USB-data arrangert i Aluminium House of High Technical. Er spesielt egnet for dynamiske applikasjoner.
20 kHz total prøvetakingshastighet slik at selv de minste toppene av høyfrekvente signaler er registrert. Måleområdet er valgt via programvare for hver kanal separat.
Galvanisk isolering av de analoge kanalene, så DAQ-systemet og PCen er perfekt beskyttet.
Digitale moduser er registrert eller satt til 4 digitale innganger og utganger hver. Digitale innganger samples tid synkront med de analoge inngangene. Den ekstra tellerinnløpet er galvanisk isolert.
Plug Play.
Bredt støttet: Datainnsamlingssystemet kan brukes under Windows® XP / 7/8/10 som så vel som under Mac OS X, gratis BSD og Linux .
Den komplette programvaren for installasjon og programmering er inkludert gratis.
DAQ Software kan kjøpes - NextView®. Prøv gratis. Programvaren for datainnsamling og analyse. En fullt funksjonell 14-dagers prøve er inkludert i leveransen for direkte test funksjonaliteten til USB-AD14F.

Digital I/O
8 TTL indgange og 8 TTL udgange
Hastighed
Op til 20.000 dataoverførsler per sekund samlet; deles mellem indgangene. Hastigheden er systemafhængig.
Indgang
16 stk. ”Single ended”
Indgangsimpedans
1 MΩ
Kabel
USB 2.0 og tidligere, 1,1 m langt
Måleområde
±10 V
Nøjagtighed
±5 mV (Abs.)
Opløsning
14 bit (2,5 mV/bit)
Software
Leveres med "Active-X" drivere til Windows XP, Win7 og Win8 samt demo­software, der beskriver brugen af ”Active-X” driveren til Visual Basic, Delphi og C++. Software til ”live” målinger medfølger
Stik

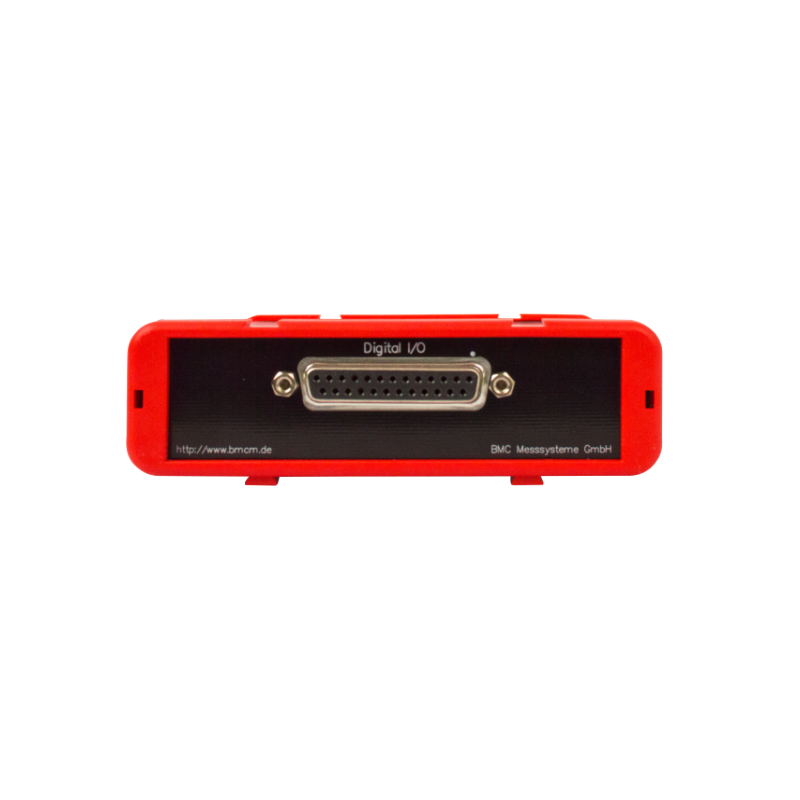

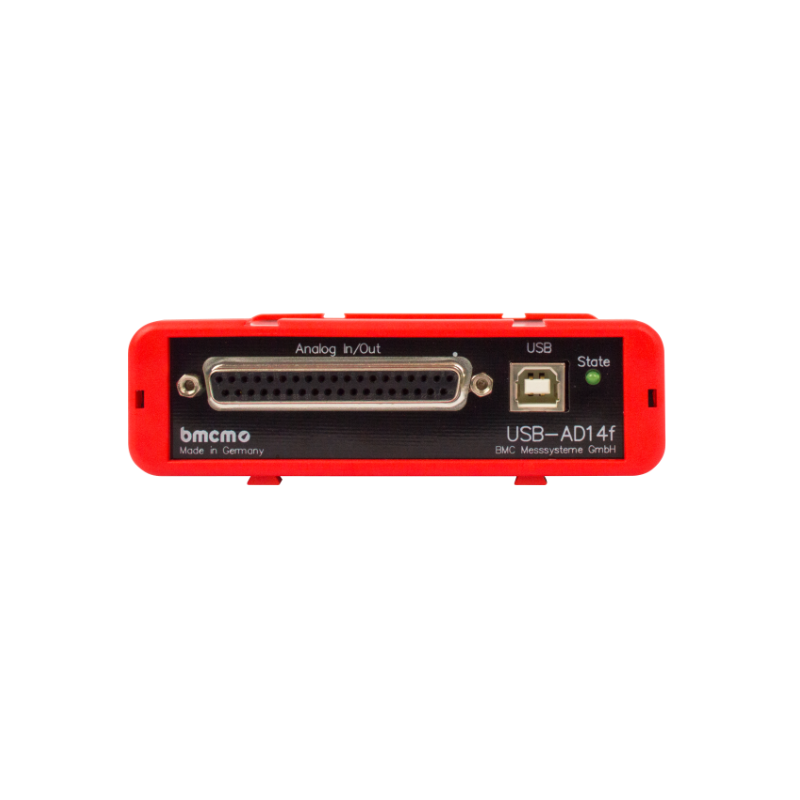

Analoge ind- og udgange via DB37 hunstik, digitale via DB25 hunstik
Strømforbrug
Typisk 100 mA - forsynes via USB porten
Udgange
1 stk.12 bit ”Single ended”
