Innebygd webserver
Web HMI
Modbus TCP og Modbus UDP-protokollene
God kommunikasjon sikkerhet
2 x RJ45 port Ethernet - Daisy kjede til neste modul
Dual Watchdog
Driftstemperatur: -25 til + 75 ° C
I / O Pair-inngangsforbindelse gjenspeiles i den andre utgang
7 x RTD grensesnitt: Pt 100, Pt1000, Ni120, VE 100, CU1000
Differentialindgange til temperatursensoren 2 og 3- ledning
16-bits oppløsning
Strømtilførsel:. PoE eller 10 - 30 VDC / 2.5watt
PoE er ikke videre til den neste modul - bare data

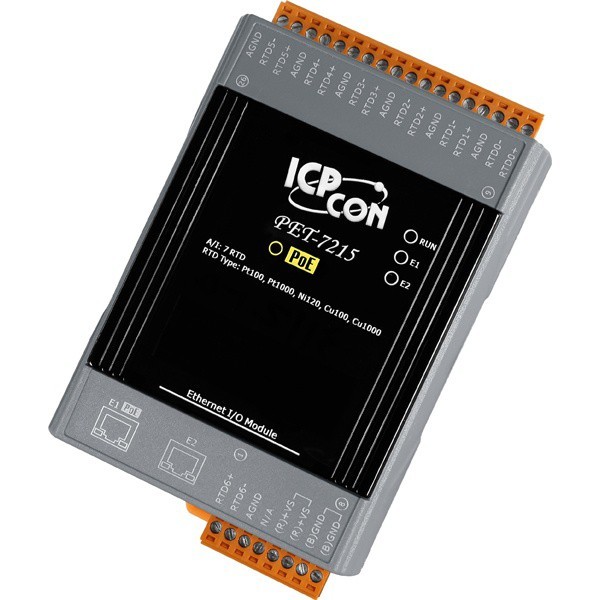

ETHIO7RTD-P2i er spesielt konstruert for lang avstand RTD måling. Det har automatisk kompensasjon for tre-leder RTD uavhengig av lengden av trådene og sørger for åpen ledningsdetektion til RTD målingen. ETHIO7RTD-P2i gir 7 kanaler, som hver kan kobles til forskjellige typer av RTD (Pt 100, Pt1000, Ni120, VE 100, Cu1000). ETHIO7RTD-P2i er også fullt Chargers og har kvalifikasjon for 4 kV ESD beskyttelse samt 2,500 VDC isolasjon i modulen.
3 Tråd PT 100 Sensor
Metal House 4 x 80mm
2 Meter Kabel
Nøyaktighet: +/- 1°C
Temperaturområde: - 20 ° - +130°C
4 enkeltendet inngangs +/-10V analog, +/-5V, +/-2.5V +/- .. 20mV
128kS/s for hver kanal sampling
FIFO: 4000 sampler - hukommelse 30 millioner datasamplene
24-bits oppløsning
2 x analog utgang +/-10 V, +/-5 V, 0-5/10V
analoge utgangen 12 bit oppløsning
Trigger-modus: SW, Ext analog
1 x 32 bit teller, maks 30kHz
1 x Giver inngang:. Qadrant / medurs / moturs og puls
3 x digitale innganger (våt) opp til + 30VDC til 4 x digital utgang (Open Collector) opp til + 30VDC, 100mA
Overbelastningsvern opptil 1.3A
1 x Ethernet-port RJ45
Security: ID, passord
Drevet av PoE eller 12 - 48VDC, 2,6W
Dimensjoner: 120 x 76 x 38 mm
Housing: Metall, med DIN brakett
Driftstemperatur: -25 - +75°C,
Innebygd webserver
Web HMI
Modbus / TCP og Modbus / UDP-protokollene
God kommunikasjon sikkerhet
Dual Watchdog
Driftstemperatur: -25 ~ + 75 ° C
I/O Pair-kobling - inngangs speiles i den andre utgang
6 x analoge innganger: 500 mV +/- - +/- 10 V, 0 - 20mA (16 bit)
2 x analoge utganger: 0 - +/- 10VDC, 0 - 20mA (12 bit)
10 sampler pr sekund
2 x digital inngang (count): Våt / tørr, max + 30VDC (100 Hz)
2 x digitale utganger: Åpen kollektorutgang, maks 50VDC / 700mA..
1 x RJ45 Ethernet
Strømforsyning: PoE eller 10 - 30VDC / 4Watt
8 enkeltendet inngangs +/- 10 V analog, +/- 5V
200kS / s (200 kHz) for hver kanal samplingsfrekvens
FIFO 2000 samples - minnet på 30 millioner datasampler
16-bits oppløsning
Trigger modus: SW, Ext. klokke, digital fallende flanke (post, pre, forsinkelse), analog
1 x 32-bits teller, maks. 30 kHz
4 x digital inngang (våt) opp til + 30VDC
4 x digital utgang (Open Collector) opp til + 30VDC, 100mA
Overbelastningsvern opptil 1.3A
1 x Ethernet-port RJ45
Security: ID, passord og IP-filter
Drevet av PoE eller 12 - 48VDC, 2,6W
Dimensjoner: 120 x 76 x 38 mm
Housing: Metall, med DIN brakett
Driftstemperatur: -25 - + 75 ° C,
Multi I / O-modul for måling og med USB-port
16 analoge innganger, +/- 10V, +/- 5V, +/- 2V, +/- 1v
16 bits oppløsning
frekvens Opp til 250KHz Total Samplings-Rate
2 Analog output +/- 10 Volt
4 Digital inngang TTL / CMOS
4 Digitale utganger TTL / CMOS
1 Tellerinngang, 16 bits
Spenningsspenning fra USB-porten
Kjøp DAQ Software: NextView
Mål: 167 x 113 x 30 mm
