Mini PCI Express (mPCIe)-moduler brukes til å utvide funksjonaliteten i industrielle PC-er, innebygde systemer og kompakte PC-løsninger der plassen er begrenset. I denne kategorien finner du Mini PCI Express-moduler for blant annet serielle porter (RS232), parallellport, CAN-buss samt ulike omformere og adaptere – f.eks. Mini PCIe til SD-kort eller Mini PCIe-omformere i full-/halvlengde.

Med en Mini PCI Express-modul kan du enkelt legge til ekstra grensesnitt i eksisterende systemer uten å måtte endre hele plattformen. Dette gjør mPCIe-kort ideelle for industrimaskiner, automasjonsanlegg, transport-/fleet-løsninger, test- og måleutstyr samt spesialbygde innebygde PC-er, der det ofte allerede finnes en mPCIe-slot på hovedkortet.

Mini PCIe og M.2 – formfaktorer og nøkkeltyper

I mange nyere systemer er Mini PCIe blitt erstattet av M.2-sokler. Det er derfor viktig å kjenne til de mekaniske målene og nøkkeltypene når man bruker adaptere mellom Mini PCIe og M.2:

• M.2 2242 / 2260 / 2280
  De fire sifrene angir bredde og lengde i millimeter:

  • 2242 = 22 mm bred, 42 mm lang

  • 2260 = 22 mm bred, 60 mm lang

  • 2280 = 22 mm bred, 80 mm lang

• B-, M- og B+M-key (nøkkelhakk)
  M.2-moduler har ett eller to “notches” (nøkkelhakk) som bestemmer hvilke sokler de kan brukes i:

  • B-key: Typisk for SATA, USB og enkelte PCIe-baner

  • M-key: Typisk for NVMe/PCIe x4-løsninger

  • B+M-key: Kombinert nøkkel, slik at modulen passer i både B- og M-nøkklede sokler (med begrenset antall PCIe-baner)

Ved overgang fra Mini PCI Express til M.2 brukes ofte adapterkort som tar hensyn til både den mekaniske lengden (2242/2260/2280) og riktig B-, M- eller B+M-key. På denne måten kan eksisterende Mini PCIe-løsninger fortsatt utnyttes i nye systemdesign med M.2-slot.

Typiske bruksområder for Mini PCI Express-moduler

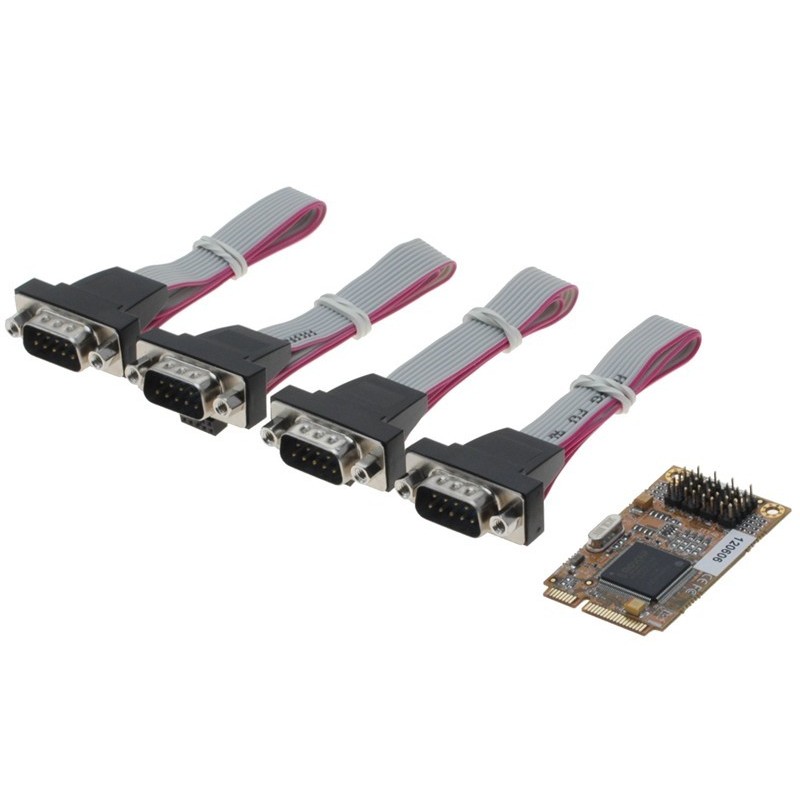

• Ekstra serielle porter (RS232/RS422/RS485) for kommunikasjon med PLS-er, maskinstyringer og annet legacy-utstyr

• CAN-bussmoduler for automasjons- og kjøretøyapplikasjoner

• SD- og lagringsadaptere for datainnsamling og logging

• Omformere mellom Mini PCIe, PCIe, M.2 og andre formfaktorer

Vi leverer Mini PCI Express-moduler og relaterte M.2-løsninger til profesjonelle og industrielle applikasjoner. Ta kontakt med vårt tekniske salg hvis du har spørsmål om valg av Mini PCIe- eller M.2-modul, eller mangler en spesifikk adapter til løsningen din.
