Nullmodem

Hva er en nullmodem?

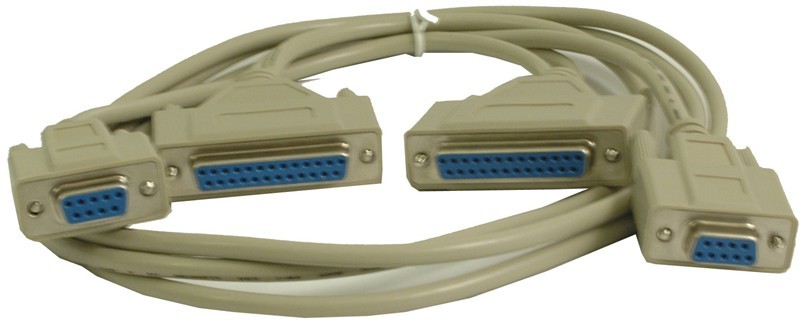

En nullmodem er en seriell kabel som gjør det mulig å koble sammen to dataterminalutstyr (DTE)-enheter, for eksempel datamaskiner, terminaler eller skrivere, uten bruk av modemer. Dette oppnås ved å krysse sende- (TX) og mottaksledningene (RX) i kabelen, slik at data kan overføres direkte mellom enhetene. I mange tilfeller krysses også kontrollsignaler som RTS (Request to Send) og CTS (Clear to Send) for...

Hva er en nullmodem?

En nullmodem er en seriell kabel som gjør det mulig å koble sammen to dataterminalutstyr (DTE)-enheter, for eksempel datamaskiner, terminaler eller skrivere, uten bruk av modemer. Dette oppnås ved å krysse sende- (TX) og mottaksledningene (RX) i kabelen, slik at data kan overføres direkte mellom enhetene. I mange tilfeller krysses også kontrollsignaler som RTS (Request to Send) og CTS (Clear to Send) for å sikre korrekt kommunikasjon.

Forskjellen mellom en nullmodem og et modem

En vanlig modemkabel kobler en datamaskin til et modem, som deretter kobles til en annen enhet via en telefonlinje eller et nettverk. En nullmodemkabel brukes derimot til direkte forbindelse mellom to datamaskiner eller andre DTE-enheter uten et modem imellom.

Er en nullmodem det samme som en kjønnsskifter (gender changer)?

Nei. Selv om en nullmodemadapter kan ligne en kjønnsskifter, fungerer den på en annen måte. En kjønnsskifter endrer kun kontakttypen (for eksempel fra hann til hunn), mens en nullmodemadapter omkobler ledningene slik at transmit (TX) og receive (RX) blir krysset, likt en krysskabel.

Hva brukes en nullmodem til?

Nullmodemkabler ble tidligere brukt til filoverføring mellom datamaskiner og fjernstyring av systemer. Selv om moderne nettverk som Ethernet har erstattet mange av disse funksjonene, brukes nullmodemer fortsatt i spesialiserte applikasjoner, inkludert:

- Kommunikasjon med industrielt utstyr

- Tilkobling til eldre maskinvare som POS-terminaler eller laboratorieutstyr

- Testing og feilsøking av serielle forbindelser

Hvordan identifisere en nullmodemkabel?

En nullmodemkabel kan skilles fra en vanlig seriell kabel ved å undersøke hvordan ledningene er koblet:

- Nullmodemkabel: TX (pin 2) er koblet til RX (pin 3) og omvendt

- Vanlig seriell kabel: Alle pinnene er koblet direkte (1:1)

Begrensninger ved nullmodemkabler

- Maksimal kabellengde: Vanligvis opptil 25 fot (ca. 7,6 meter), noe som er betydelig kortere enn Ethernet- eller fiberforbindelser.

- Begrenset hastighet: Nullmodemkabler er avhengige av serielle kommunikasjonsprotokoller, noe som gjør dem langsommere enn moderne nettverksforbindelser.

- Flytkontroll: Enkel nullmodemkommunikasjon fungerer bare hvis det ikke er behov for flytkontroll. Når datamengden overstiger enhetenes kapasitet, kan forbindelsen bli ustabil.

Er en nullmodemadapter nødvendig?

En nullmodemadapter kan være nødvendig hvis to enheter kun har standard serielle porter og må kobles sammen uten et modem eller en nettverksinfrastruktur. I mange tilfeller er dette en rimeligere og enklere løsning enn å oppgradere til Ethernet eller USB.

En nullmodemkabel brukes til en krysskoblet seriell forbindelse (RS232) mellom to DTE-er (datamaskiner, terminaler, skrivere osv.). Navnet stammer fra bruken av RS232-kabler til å koble sammen to fjernskrivermodemer for kommunikasjon.

RS232-standarden definerer en asymmetrisk kommunikasjonsforbindelse mellom to enheter, hvor den ene er en DTE og den andre en DCE. Med en nullmodemforbindelse krysskobles sende- og mottakslinjene. Avhengig av bruksområdet kan også én eller flere håndtrykksignaler krysskobles. Det finnes flere ulike ledningsoppsett, ettersom en nullmodemforbindelse ikke er dekket av RS232-standarden.
