Firewire

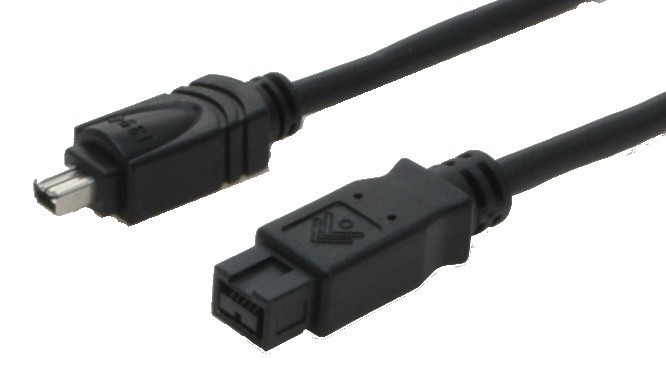

Det er flere versjoner av FireWire kontakter, både en 4 og 6 pol i vanlig. IEEE1394 Type A standard som kan overføre data ved inntil 400 Mbps og de nyere FireWire 800 kabler - IEEE 1394, Type B, som kan overføre 800 Mbps. Disse standarder er kompatible med hverandre og hovedforskjellen mellom vanlig. FireWire og FireWire 800 er sendehastigheten, derfor vil åpenbart ikke være i stand til å overføre hurtigere enn den minste felles multiplum....

Det er flere versjoner av FireWire kontakter, både en 4 og 6 pol i vanlig. IEEE1394 Type A standard som kan overføre data ved inntil 400 Mbps og de nyere FireWire 800 kabler - IEEE 1394, Type B, som kan overføre 800 Mbps. Disse standarder er kompatible med hverandre og hovedforskjellen mellom vanlig. FireWire og FireWire 800 er sendehastigheten, derfor vil åpenbart ikke være i stand til å overføre hurtigere enn den minste felles multiplum.

Høyhastighets kommunikasjon

FireWire er en standard for høyhastighetskommunikasjon mellom PC 'er og periferiutstyr som krever høye hastigheter. Standarden seriell port gjør i de fleste tilfeller bare opp til 115 Kbit / s. USB1.1 buss å gjøre de beste tilfeller opp til 12 Mbit / s og opptil 480 Mbit / s båndbredde med USB 2.0 (Hi-Speed). Bare USB 2.0 (Hi-Speed) er i utgangspunktet rask nok eksempel. videoredigering, men - enda viktigere - USB data overføres via PC-ens CPU hvor FireWire tråd data utenom CPU. Derfor FireWire langt mer stabil i praktisk bruk når du trenger kontinuerlig og rask dataoverføring.

2 standarder

FireWire består av 2-standarder; IEEE1394a med 400 Mbps overføringshastighet og IEEE1394b med 800 Mbps overføringshastighet. FireWire bruker en 4, 6 eller 9 pin kabel som ligner en USB-kabel. Danbit er selvsagt i stand til å levere flere grensesnitt for FireWire.

• • Høy hastighet opp til 800 Mbit / s
• • "Plug Play" installasjon av enheter på bussen med "Hot swap "støtte
• • å bruke 4, 6 eller 9 polet kontakt med 4 dataledere (2 snodde par).
• i IEEE1394b er vridd en andre leder i hvert par som bærer en referansebane.
• I tillegg er det en ekstra dirigent, som ikke brukes for øyeblikket.
• • Maksimal kabellengde på 4,5 meter
• • Mulig kaskade av FireWire-enheter på samme bussen


  FireWire-kabler har krysset noen av lederne:

FireWire 400

Signal: IEEE1394a
VP, power 1
VG, ground 2
TPA- 3
TPA+ 4
TPB- 5
TPB+ 6
VG ytre skjerm

FireWire 800 ​

Signal IEEE1394b
TPB- 1
TPB+ 2
TPA- 3
TPA+ 4
TPA (R) 5
VG, ground 6
SC 7
VP, power 8
TPB (R) 9
VG, ground ytre skjerm
