En lastcelle er en svinger som lager et elektrisk signal hvis størrelse er direkte proporsjonal med kraften som svingeren påvirkes av. Maksimal kapasitet for lastceller er ofte oppgitt i NEWTON meter (Nm), kilo NEWTON (kNm). 1000N (1kNm) = 101,97 kg-m
En lastcelle kan ha mange design i stål, aluminium, hvor materialvalget gir lastcellen...
En lastcelle er en svinger som lager et elektrisk signal hvis størrelse er direkte proporsjonal med kraften som svingeren påvirkes av. Maksimal kapasitet for lastceller er ofte oppgitt i NEWTON meter (Nm), kilo NEWTON (kNm). 1000N (1kNm) = 101,97 kg-m
En lastcelle kan ha mange design i stål, aluminium, hvor materialvalget gir lastcellen muligheten til å tåle trykk og strekk, uten å deformere. På metalkonstruksjonen er limte strekkmålere som danner en Wheatstone-bro. Det er den mekaniske strekk- og komprimeringshandlingen som endrer motstand i denne Wheatstone-broen. En spesiell veieforsterker er koblet til Wheatstone Bridge og gir et utgangssignal til et skjerminstrument eller en datamaskin. Kvaliteten på en lastecelle er resultatet av omfattende erfaring, materialvalg, materialavlastning og ekstremt presist håndverk.
Det fins 39 produkter.
Rustfri; H=45 mm; Dia=153 mm: Fuld belastning=12,5 tons.
Overbelastningsbeskyttelse: ± 200% af nominel belastning
Temperatur:
Område med temperatur: -10ºC til +45ºC
Temperatur under brug: -55ºC til +90ºC
Output Signal: 3,00 mV / V (nominel)
Forsyning af spænding: 15 VDC
Kabellængde: 1,5 m
Dimensioner: 130 x 73 x 31,8 mm
Vægt: ca. 685 g
Linearitet: ± 0,02% af den nominelle belastning
Hysterese: ± 0,02% af den nominelle belastning
Reproducerbarhed: ± 0,01% output
Vejecelle til 500kg, 1t, 2t, 5t, 10t og 20t. Rustfri og IP68 tæt. Velegnet til industrimiljøer.

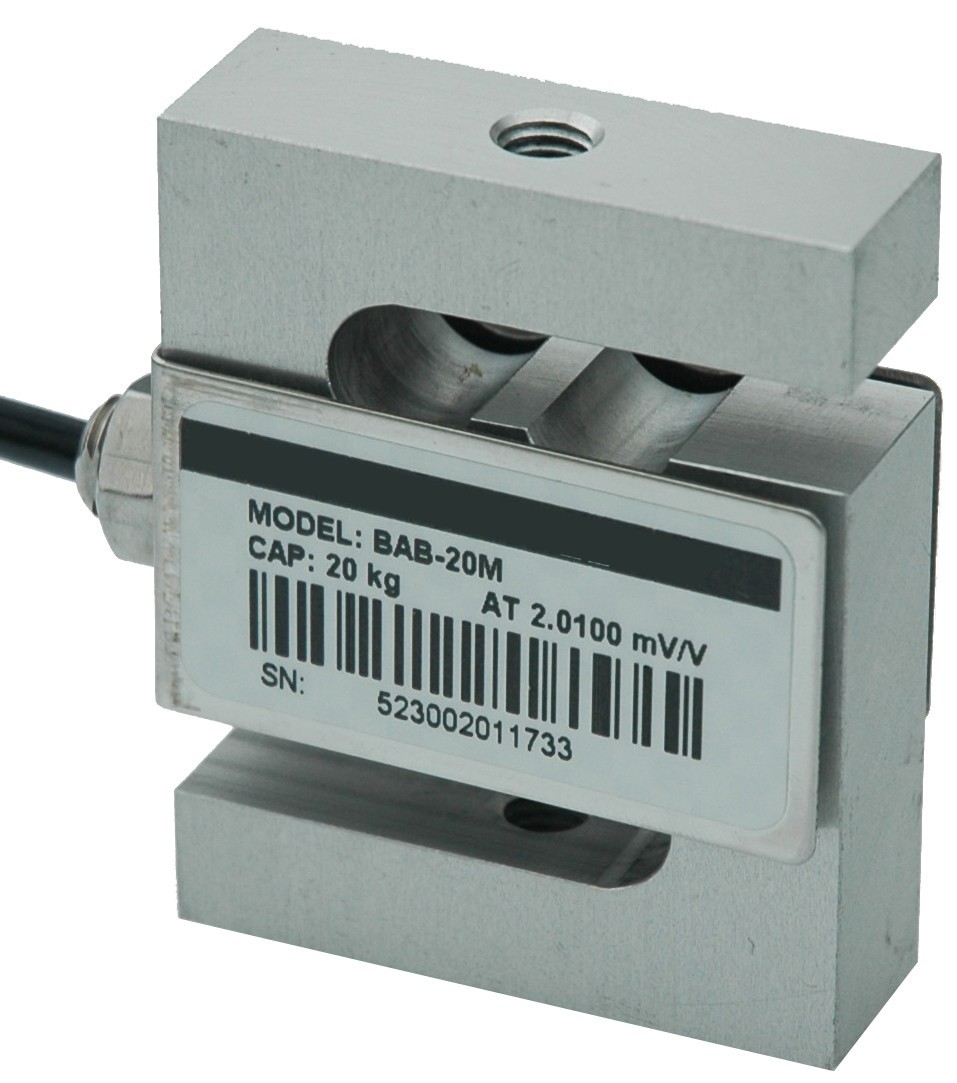

Standard celle m / M8 x 1,25 GJENGER; Full belastning = 20 Kg
standard lastcelle m / M8 x 1,25 tråd
S-beam type
full belastning = 5 kg
Maksimal belastning: 7,5 kg
Standard Cell m / M8 x 1,25 Anslutningsgänga; Full belastning = 50 kg
Standard Cell m / M8 x 1,25 tråden; Full belastning = 10 Kg
Rustfri; H=30 mm; Dia=82 mm: Fuld belastning= 2 tons
Standardcelle m/M12 x 1,75 gevind; Fuld belastning=500 Kg
S-type lastcelle
inngangsimpedans: 410 ohm
Impedans utgang: 350 ohm
Eksitasjon: 10 - 15V til 4-tråds
Tråd i topp og bunn: M8 x 1 , 25 mM
full belastning = 100 kg
overbelastning: maks. 150%
Overbelastningsbeskyttelse: ± 200% av nominell belastning
Temperatur:
Område med temperatur: -10ºC til + 45ºC
Temperatur i bruk: -55ºC til + 90ºC
Utgangssignal: 3,00 mV / V (nominell)
Spenningstilførsel: 15 VDC
Kabellengde: 1,5 m
Mål: 155,4 x 73 x 31 mm
Vekt: ca. 875 g
Linearitet: ± 0,02% av den nominelle belastningen
Hysterese: ± 0,02% av den nominelle belastningen. - Reproduserbarhet: ± 0,01% utgang
SMT Overload Protected S-Type Load Cel
Tryk- trækcelle m/M20 x 1,5 gevind; Fuld belastning=1000 Kg
Tryk- trækcelle m/M20 x 1,5 gevind; Fuld belastning=2000 Kg
