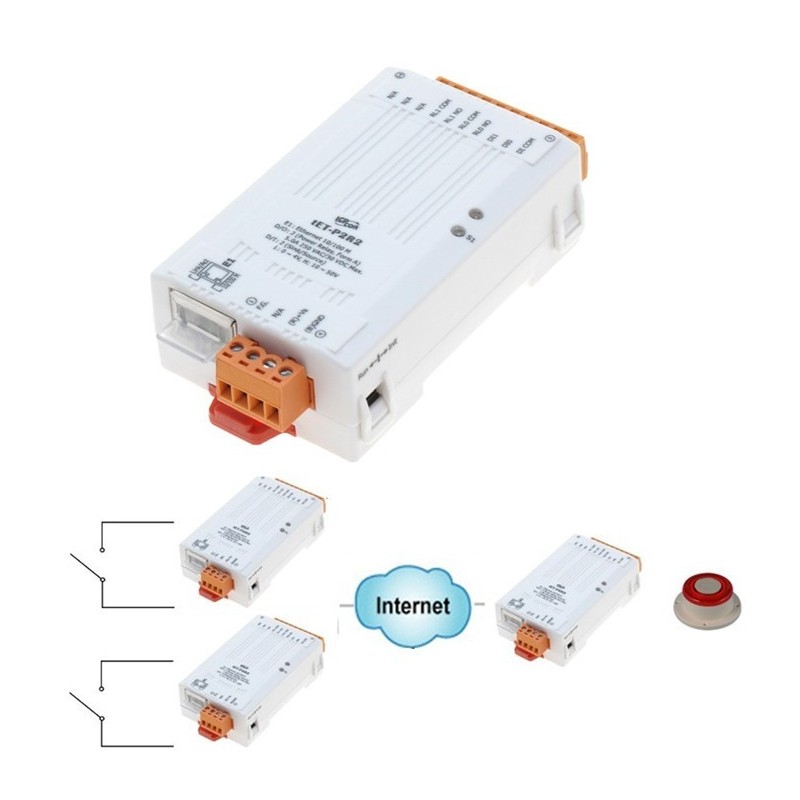

Ethernet-modul med Modbus TCP/IP. 2 x digital inngang, 2 x strømreléutgang, I/O-parkobling, 12 - 48VDC

Ethernet I/O-modul Modbus/TCP / UDP-slave
1 x RJ45 Ethernet
Redundant strømforsyning
Protokoll: TCP, UDP, HTTP, DHCP, BOOTP og TFTP
Nettkonfigurasjon og fastvareoppdatering via Ethernet
2 x digital inngang (våt - volt følger med)
2 x relé, COM, NO - 250VAC 5A, 30VDC 5A
Unngå induktiv belastning på relékontakter
Med låst DI og 32-bit 3,5 kHz teller
Med I/O-par - input speiles i den andres utgang
Dual-watchdog med Power-on-safe verdi
Forsyningsspenning: 12 - 48VDC, 1,7 Watt
Mål: 98 x 52 x 27 mm
Driftstemperatur: -25 - +75°C

ETH-MOD2I2R-I
1 531  NOK
Eksklusive MVA
Antall
Fysisk på lager

  • Download PDF
  • file_download Downloads
  • live_help Ask a question

Med ulike digitale I/O-funksjoner er ETH-MOD-serien en IP-basert Ethernet I/O overvåkings- og kontrollmodul. Modulen kan fjernstyres via Ethernet-nettverk med Modbus/TCP-protokoll. Dette gjør ETH-MOD-serien til perfekt integrasjon med HMI, SCADA, PLC og andre programvaresystemer.

Funksjonaliteten til ETH-MOD-serien er nesten den samme som ETHIOxx-serien. ETH-MOD er mini Ethernet I/O-modulene i serien som støtter ulike I/O-typer, som f.eks Fotoisolert digital inngang, relékontakt. Modulen kan brukes til å opprette en DI til DO-parforbindelse via Ethernet. Når konfigurasjonen er fullført, kan ETH-MOD-seriemodulen stille inn statusen til de lokale DI-kanalene og deretter bruke Modbus/TCP-protokollen til kontinuerlig å skrive til en ekstern DO-enhet i bakgrunnen.

ETH-MOD har dobbel vakthund som automatisk tilbakestiller seg selv når den innebygde fastvaren kjører unormalt. Vertsvakthunden overvåker vertskontrolleren (PC eller PLS) og utgangen fra modulen kan gå til forhåndsdefinert tilstand (sikker verdi) når verten svikter.

For maksimal plassbesparelse tilbys ETH-MOD-serien i en utrolig liten formfaktor som gjør den enkel å installere hvor som helst, selv direkte innebygd i en maskin. Den er utstyrt med to avtakbare rekkeklemmekontakter for enkel tilkobling og har en kraftig 32-bits ARM MCU.

Dimensioner
52 x 27 x 98 mm
Forsyning
12 - 48 VDC 2 W
Indgang
2 stk. isolerede med fælles stel Logisk 0: 0 – 4 V Logisk 1: 10 – 50 V
Isolation
3750 VDC
Konfiguration
Via webbrowser
Stik
Skrueterminaler
Udgange
2 relæer Type A (slutte) Belastning: 30 VDC / 5A maks. pr. kanal 250 VAC / 5A maks. pr. kanal
Watchdog
2 stk. Wachdog timer. Den ene bruges til at genstarte modulet, hvis det fryser/låser. Den anden kan sætte udgangene til en forud bestemt værdi ved kommunikationsfejl
